قوة الشيطان
قوة الشيطان

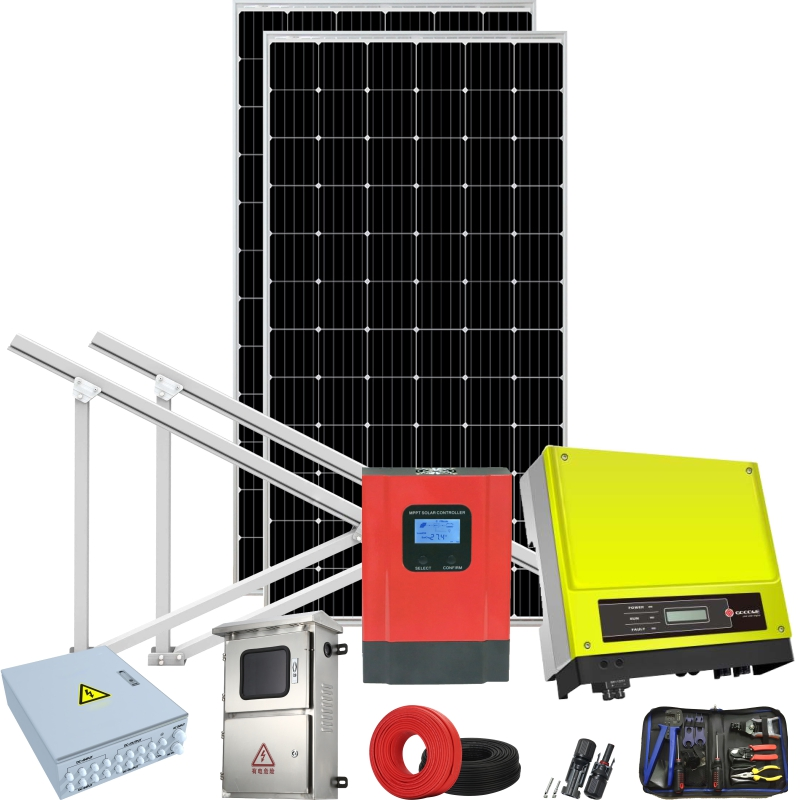

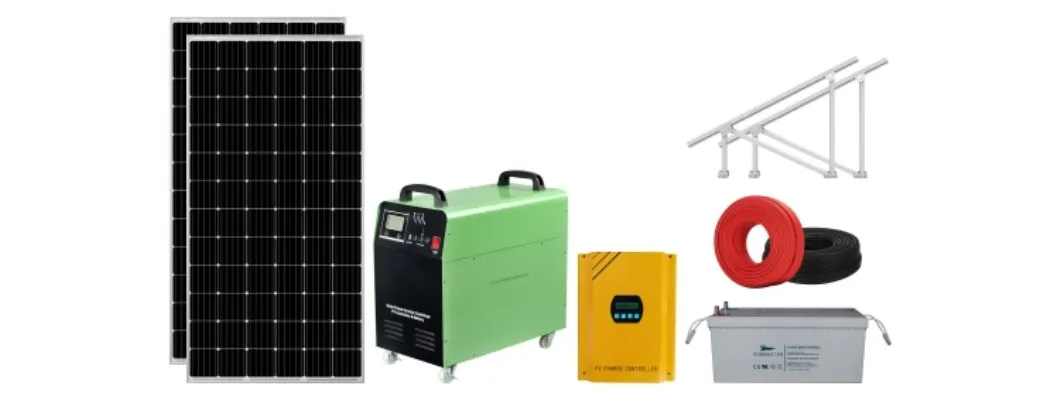

| العنصر | الشهادة | الوصف | الكمية | الضمان |
|---|---|---|---|---|
| اللوحة الشمسية | TUV / IEC / EC | أحادي أو بولي | 2 كمبيوتر شخصي | 20 سنة |

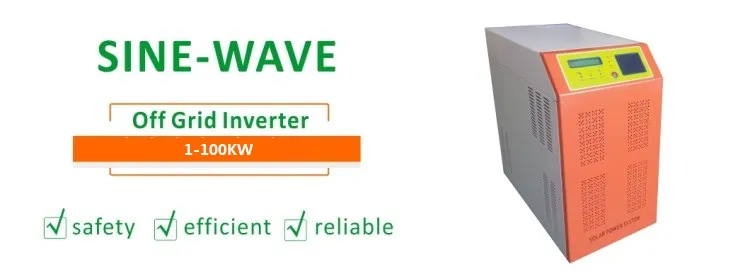

| المحول | CGC / CQC / VDE | مسار واحد (MPPT)/ 50/60 هرتز؛ 230 فولت من التيار المتردد 1500 واط/ SM-SH1500واط | مجموعة واحدة | 5 سنون |
| صندوق التوزيع (اختياري) | CE | حماية الإضاءة، مفتاح هوائي، فوسغيه، مفتاح كاشطة | مجموعة واحدة | 5 سنون |

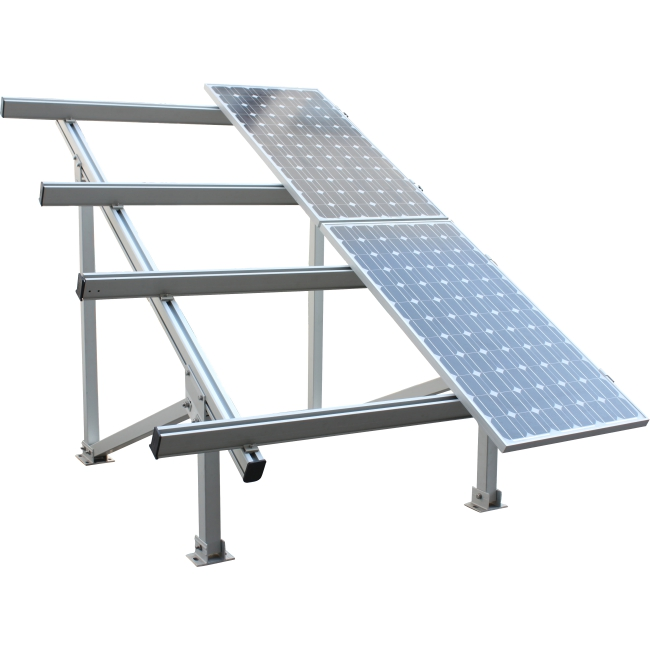

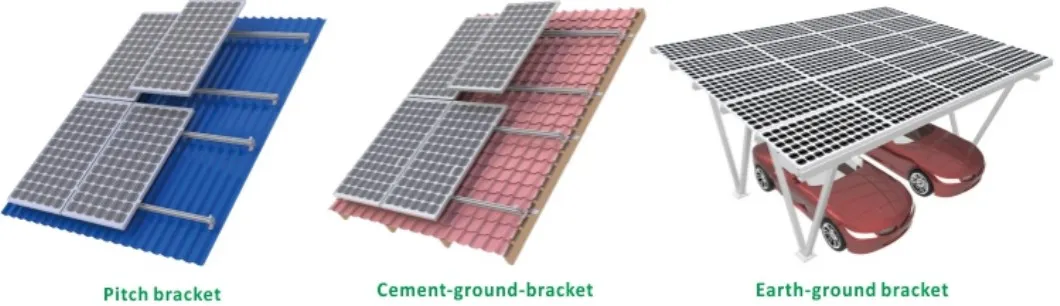

| نظام التركيب | CE | كتيفة سقف ملصعة/كتيفة أرضية للإسمنت/كتيفة أرضية للتربة | 1 ضبط | 10 سنوات |
| كبل PV (منفذ التيار المستمر) | TUV/UL | PV1-F 1*4 مم² | 20 مليون | 10 سنوات |
| كبل PV (منفذ التيار المتردد) | TUV/UL | YJV-3*6 مم² | 10 أمتار | 10 سنوات |

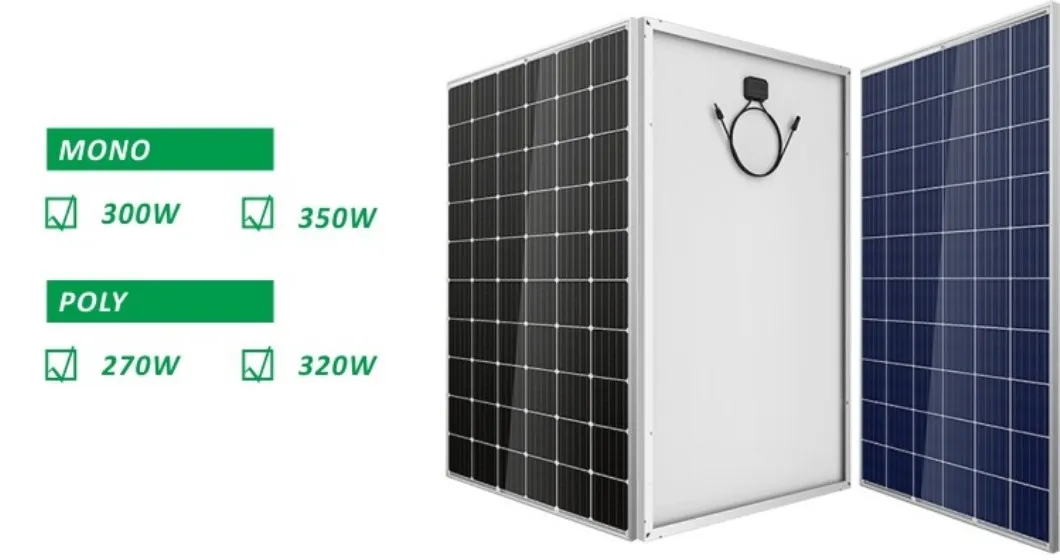

| النوع | أحادي الكريستال (Mono) | متعدد الكريستال (Poly) | ||
|---|---|---|---|---|
| فئة الطاقة | 280 واط | 335 واط | 270 واط | 320 واط |
| فولتية الدائرة المفتوحة (Voc) | 43 | 44 | 43 | 43.8 |
| جهد دائرة قصر (Isc) | 8.35 | 9.92 | 8.23 | 9.42 |
| أقصى جهد طاقة (Vmp) | 36 | 36 | 36 | 36.5 |
| أقصى تيار طاقة (Imp) | 7.78 | 9.3 | 7.35 | 8.76 |
| الكفاءة | ≥17.1% | ≥17.2% | ≥16.5% | ≥16.4% |
| الأبعاد (مم) | 1650×991x35 | 1960x991x35 | 1650×991x35 | 1960x991x35 |
| الوزن (كجم) | 18 ± 5% | 22.5 ± 5% | 18 ± 5% | 22.5 ± 5% |

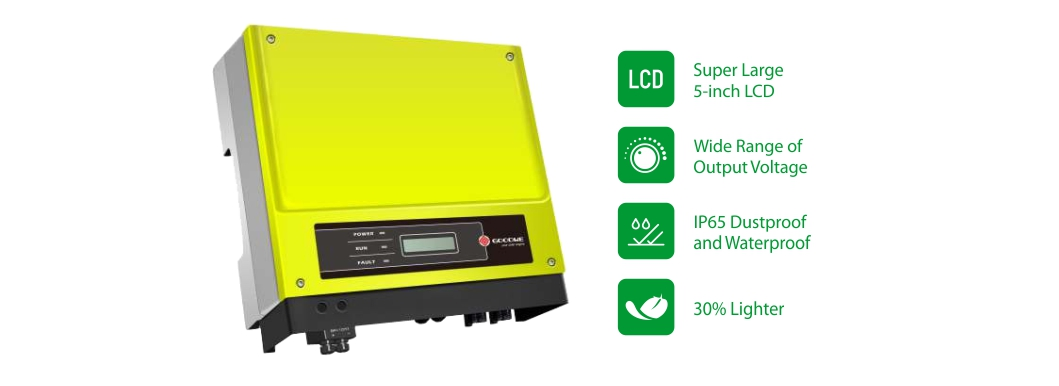

| المعلمة التشغيلية | القيمة والوصف |
|---|---|
| نطاق درجة الحرارة المحيطة | -25 ~ +60 درجة مئوية (> 45 درجة مئوية تظليل) |
| الرطوبة النسبية | 0 ~ 95% |
| أقصى ارتفاع للتشغيل | 4000 م (تخفيض فوق 3000 م) |
| درجة الحماية | IP65 |
| الهيكل | بدون محول |
| استهلاك الطاقة ليلاً (واط) | < 1 واط |
| طريقة التبريد | الحمل الحراري الطبيعي |
| الضوضاء (ديسيبل) | < 25 ديسيبل |
| شاشة العرض | شاشة LCD |
| الضمان (سنة) | 5 / 10 / 15 / 20 / 25 (اختياري) سنوات |

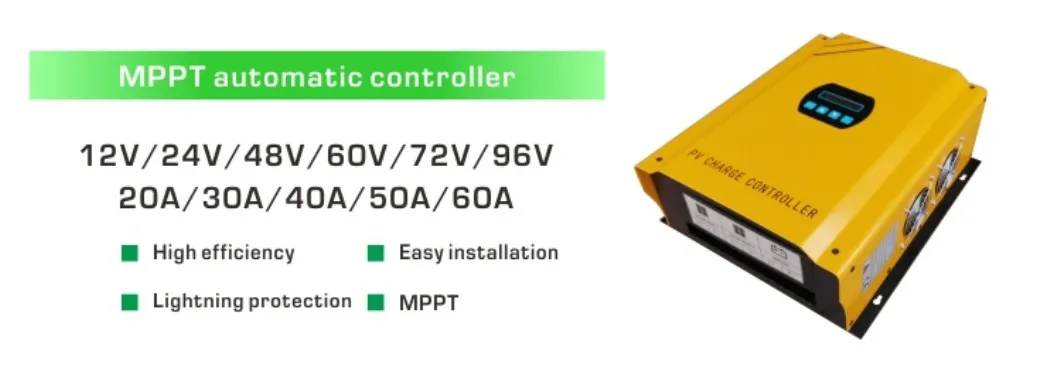

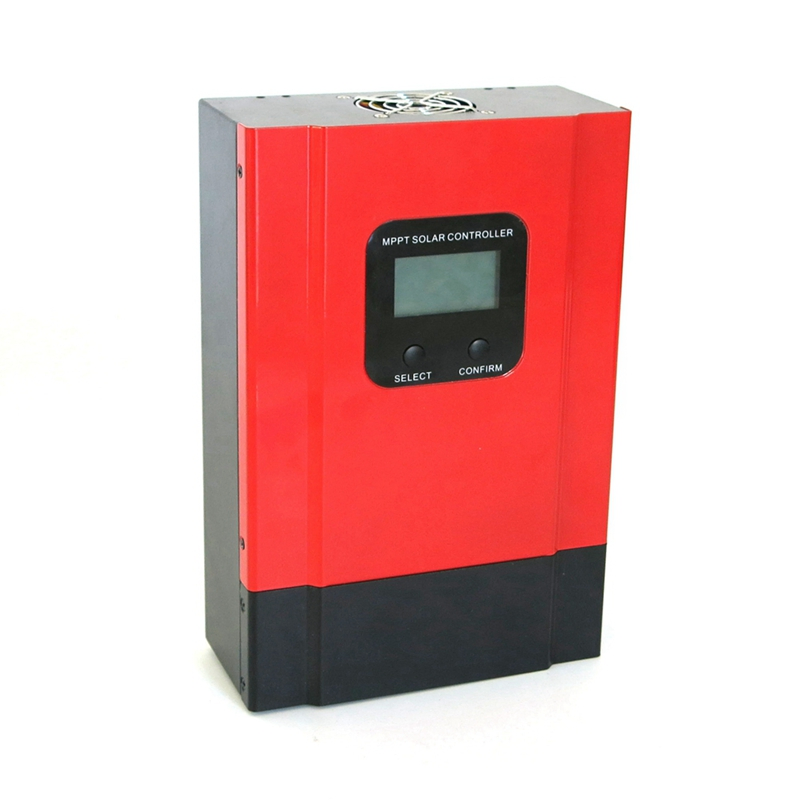

| الوظيفة / المعلمة | التفاصيل والمواصفات |
|---|---|
| تيار الشحن المقدر (A) | 40 أمبير |
| جهد التيار المستمر (فولت) | 24/48 تحديد تلقائي |
| أقصى جهد دخل للطاقة الشمسية (V) | 42/84 فولت |
| جهد واقٍ من الشحن الزائد للبطارية (V) | 28.6/57.2 فولت |
| فولطية استرداد الشحن الزائد للبطارية (V) | 27.4/54.8 فولت |
| جهد الشحن الثابت للبطارية (V) | 27/54 فولت |
| فولطية إنذار التفريغ الزائد للبطارية (V) | 20/40 فولت |
| الرطوبة ودرجة الحرارة في البيئة | 0-90% بدون تكاثف، 55 درجة مئوية |
| وظائف الحماية | حماية ضد الشحن العكسي أثناء الليل، حماية من الشحن الزائد والتفريغ الزائد للبطارية، حماية الاتصال العكسي للوحدات الشمسية |
| الخاصية | المواصفات الفنية | |
|---|---|---|
| الجهد الاسمي | 12 فولت | |
| السعة الاسمية | 100 أمبير في الساعة (10 ساعات، 1.80 فولت/خلية، 25 درجة مئوية) | |
| الوزن التقريبي | 27.5 كجم | |
| المقاومة الداخلية | 5.5 ميجا أوم (طرف توصيل طرفي) | |
| الهيكل والتوصيل | سلك توصيل (4.0 مم² × 1.8 م) | |
| الحد الأقصى لتيار الشحن | 25 أمبير | |
| درجة الحرارة المحيطة للتشغيل | -35 إلى 55 درجة مئوية | |
| الأبعاد المادية | الطول | 329 مم (±2 مم) |
| العرض | 172 مم (±2 مم) | |
| ارتفاع الحاوية | 214 مم (±2 مم) | |
| إجمالي الارتفاع | 236 مم (±2 مم) | |
| مادة الهيكل الخارجي | ABS مقاوم ومقوى | |

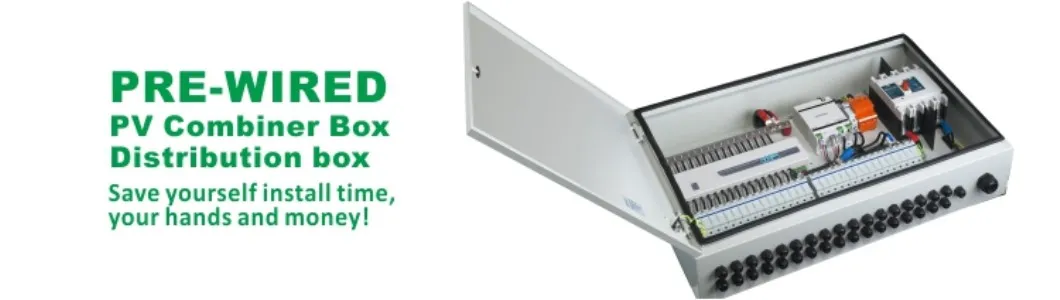

| المكونات | المعلمة | الوظيفة والآلية |
|---|---|---|
| قاطع الدائرة (مفتاح الهواء) | 40 أمبير | عندما يتجاوز تيار الدائرة القيمة المحددة، يفصل تلقائيًا لحماية النظام بالكامل. |
| فوسغيه (المصهر) | 40 أمبير | عندما يتجاوز التيار الحد الأقصى المسموح به، ينصهر الجسم تلقائيًا لقطع الدائرة. |
| جهاز الحماية من التمور (SPD) | UC: 420 فولت، أقصى: 20 كيلووات كهربائي، بوصة: 10 كيلو فولت أمبير أو أقل | حماية النظام من البرق والصدمات الكهربائية المفاجئة. |
| جهاز حماية من الفولطية الفائقة ثنائي الطور | نطاق العمل 220 فولت، 50 هرتز. حماية من الجهد الزائد Uvo=270V±5V، جهد منخفض Uoe=170±5V | يفصل تلقائيًا عند ارتفاع أو انخفاض الجهد بشكل غير طبيعي، ويعود للعمل بمجرد استقرار الجهد. |
| مفتاح الكاشطة | / | تبديل يدوي أو أوتوماتيكي متكامل. |

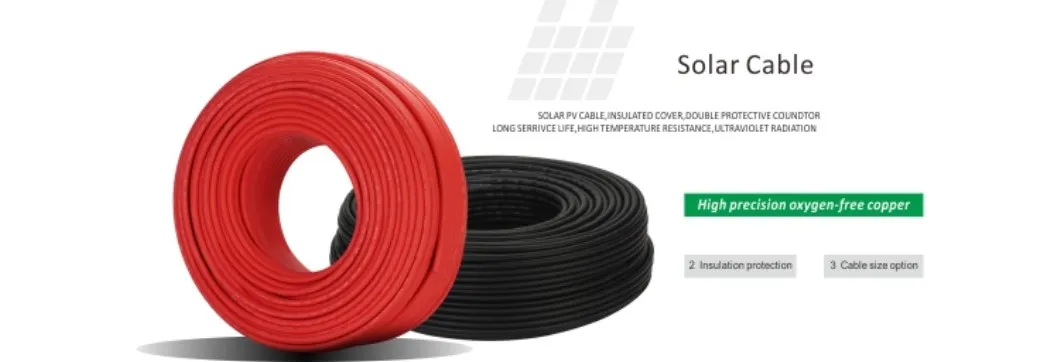

| الخاصية الفنية | المواصفات والمطابقة للمواصفات العالمية |
|---|---|
| الموصل الداخلي | وفقًا لـ VDE0295/IEC60228، النحاس المرن الخالي من الأكسجين الفئة 5. |
| مادة العزل | بولي أوليفين مشترك (Pololefin Copolymer) مترابط بأشعة الإلكترون. |
| الغلاف الخارجي | بولي أوليفين مشترك (Pololefin Copolymer) مقاوم للظروف البيئية. |
| الجهد الاسمي | UO/U = 600 فولت / 1000 فولت تيار متردد، 1000 فولت / 1800 فولت تيار مستمر. |
| اختبار الجهد الكهربائي | 6500 فولت، 50 هرتز، لمدة 5 دقائق متواصلة. |
| درجة الحرارة والعمر الافتراضي | من -40 درجة مئوية إلى 125 درجة مئوية، عمر تشغيلي يزيد عن 25 سنة (TUV). |
| أداء مقاومة اللهب | IEC 60332-1 |
| انبعاث الدخان | IEC 61034 ، EN 50286-2 |
| الحمل الحراري للنار | DIN 51 900 |
| الشهادات المعتمدة | TUV 2PFG 1169/08.2007 PV1-F |
