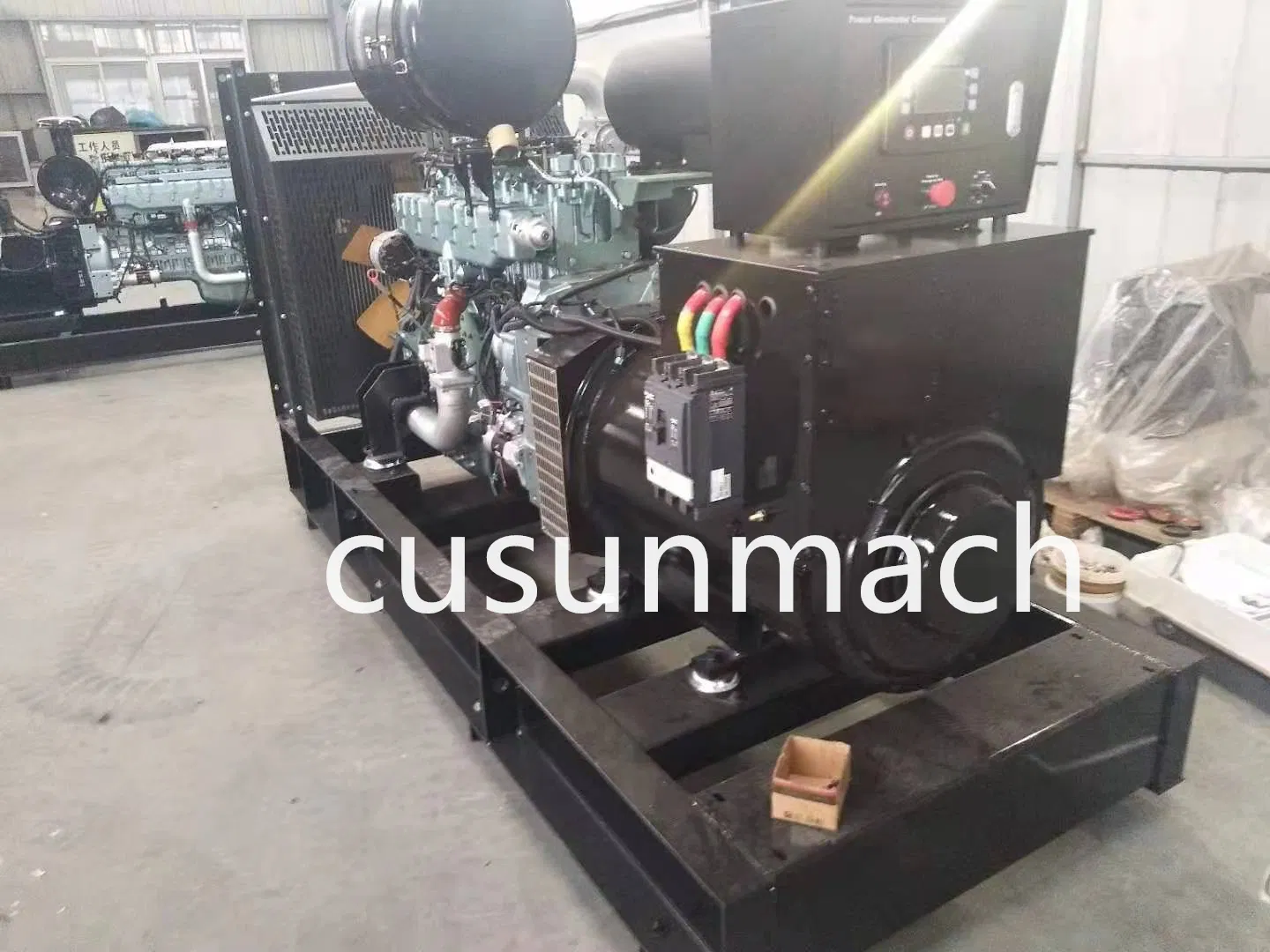

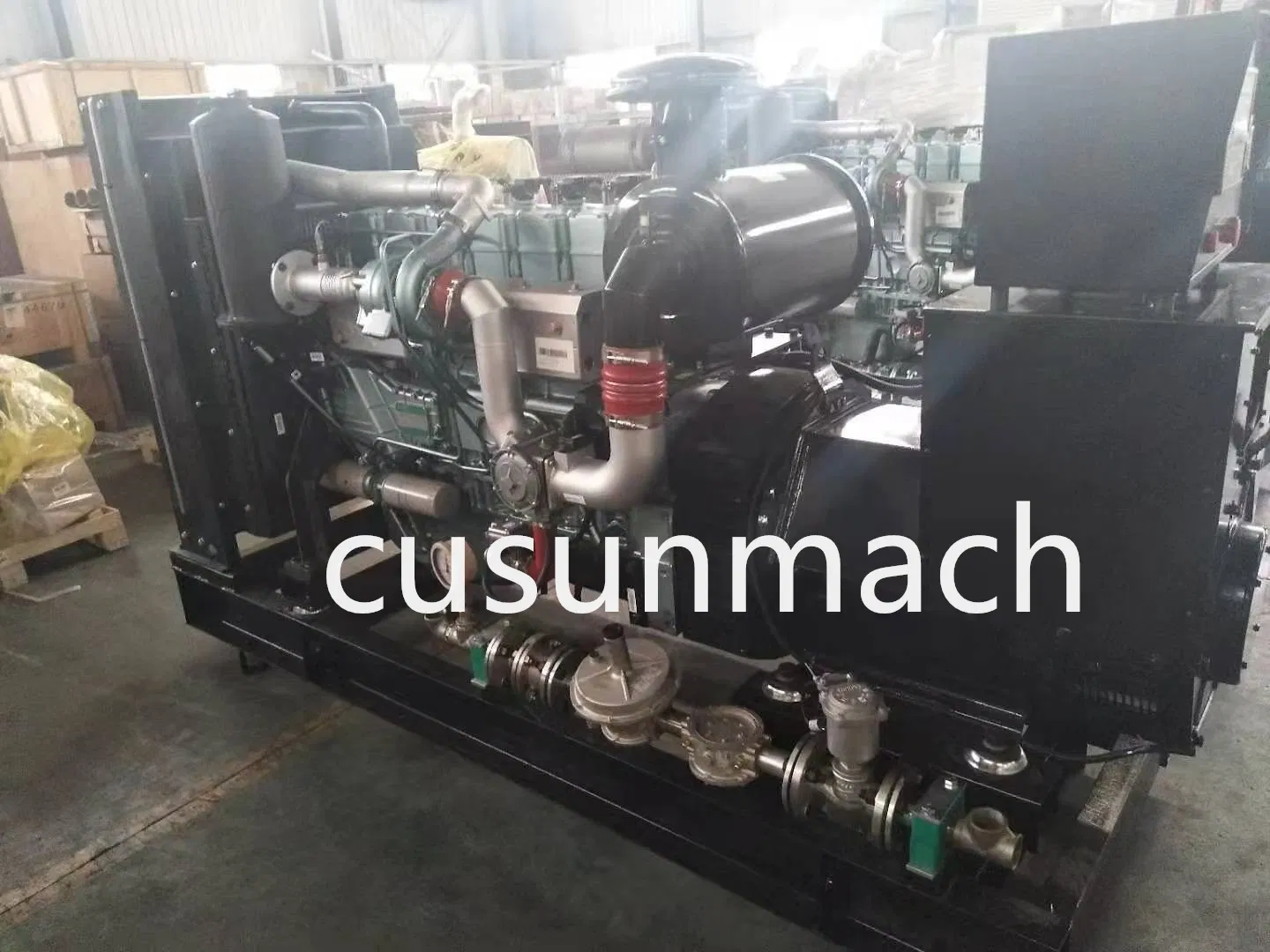

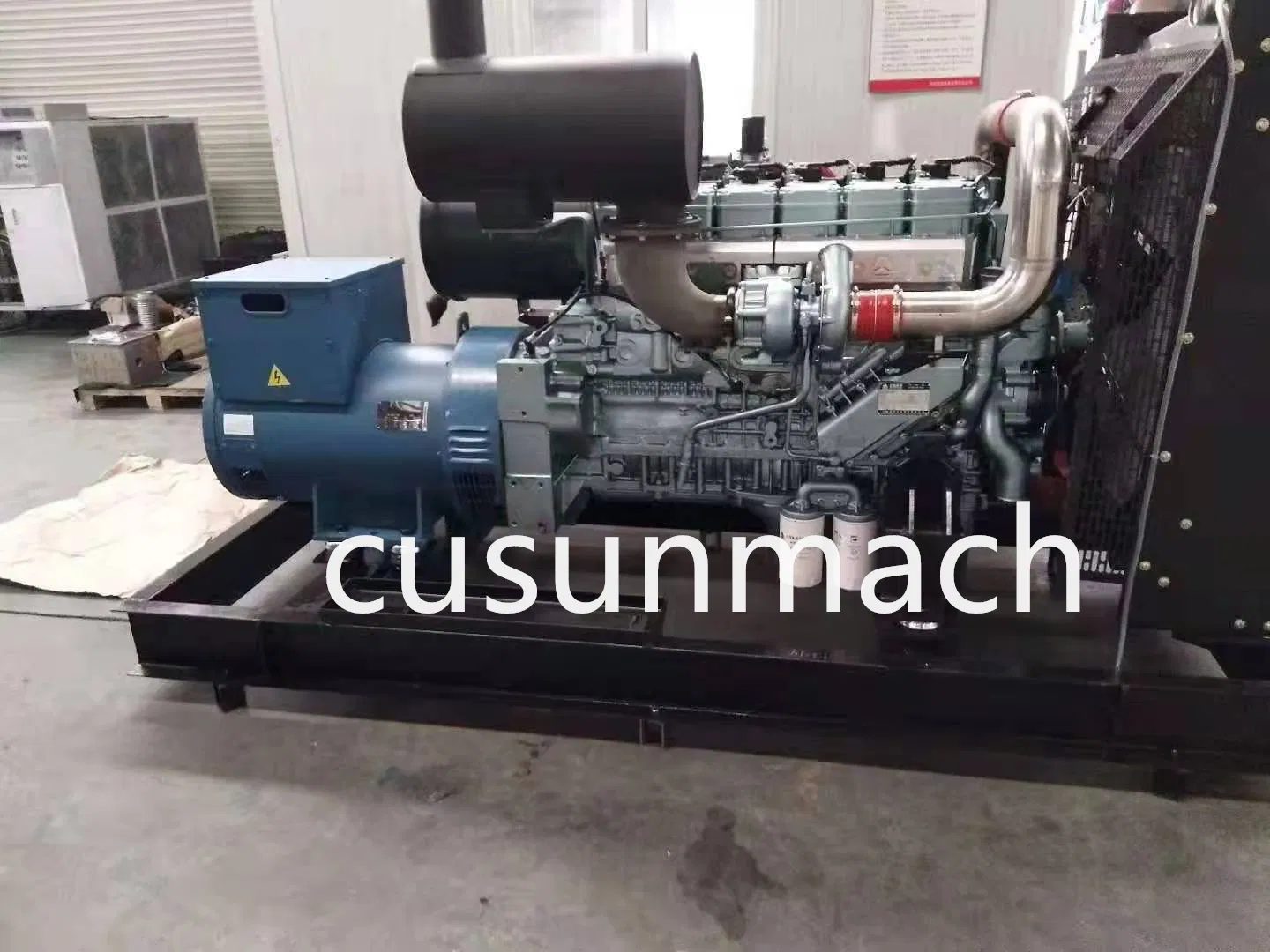

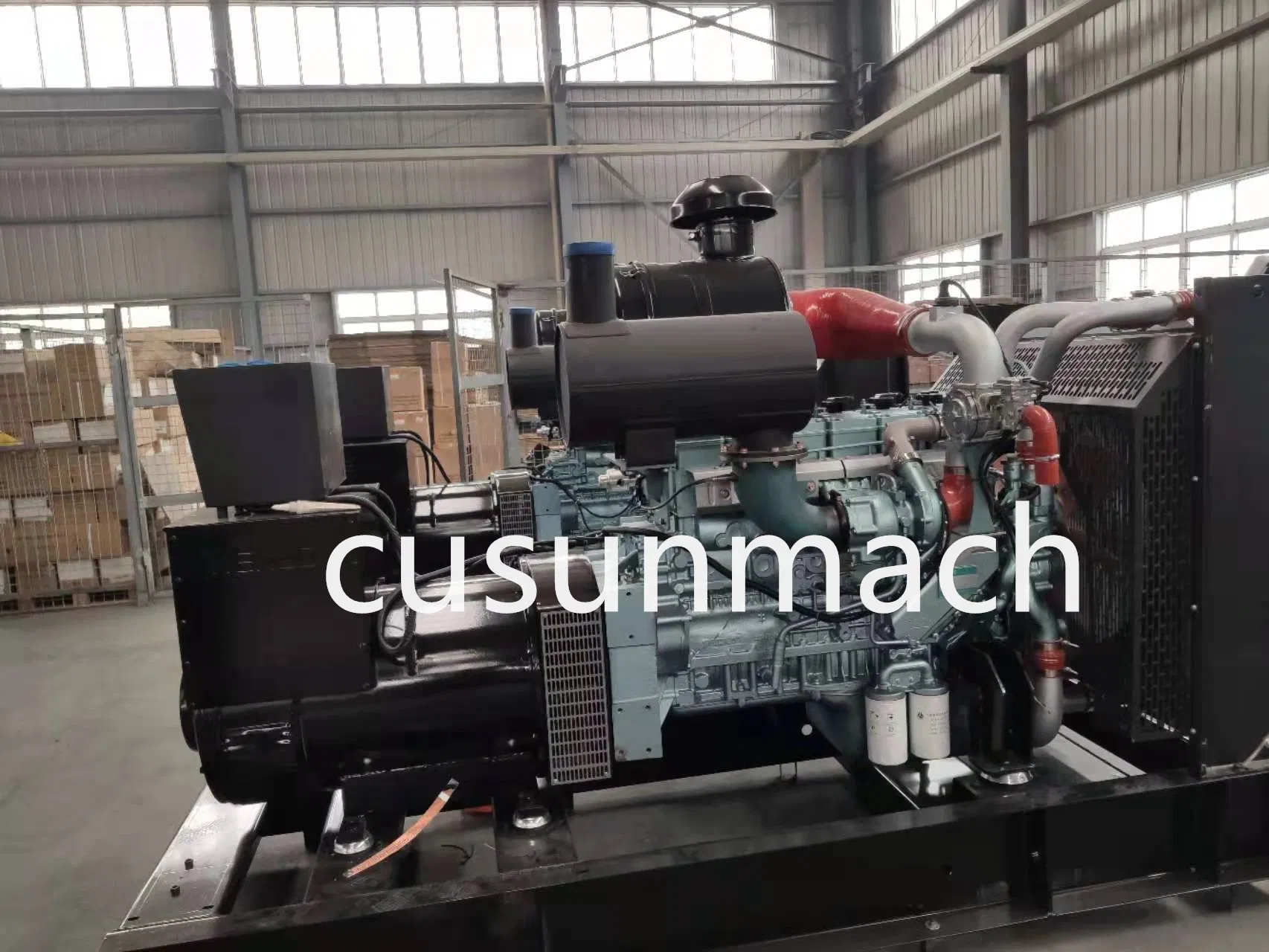

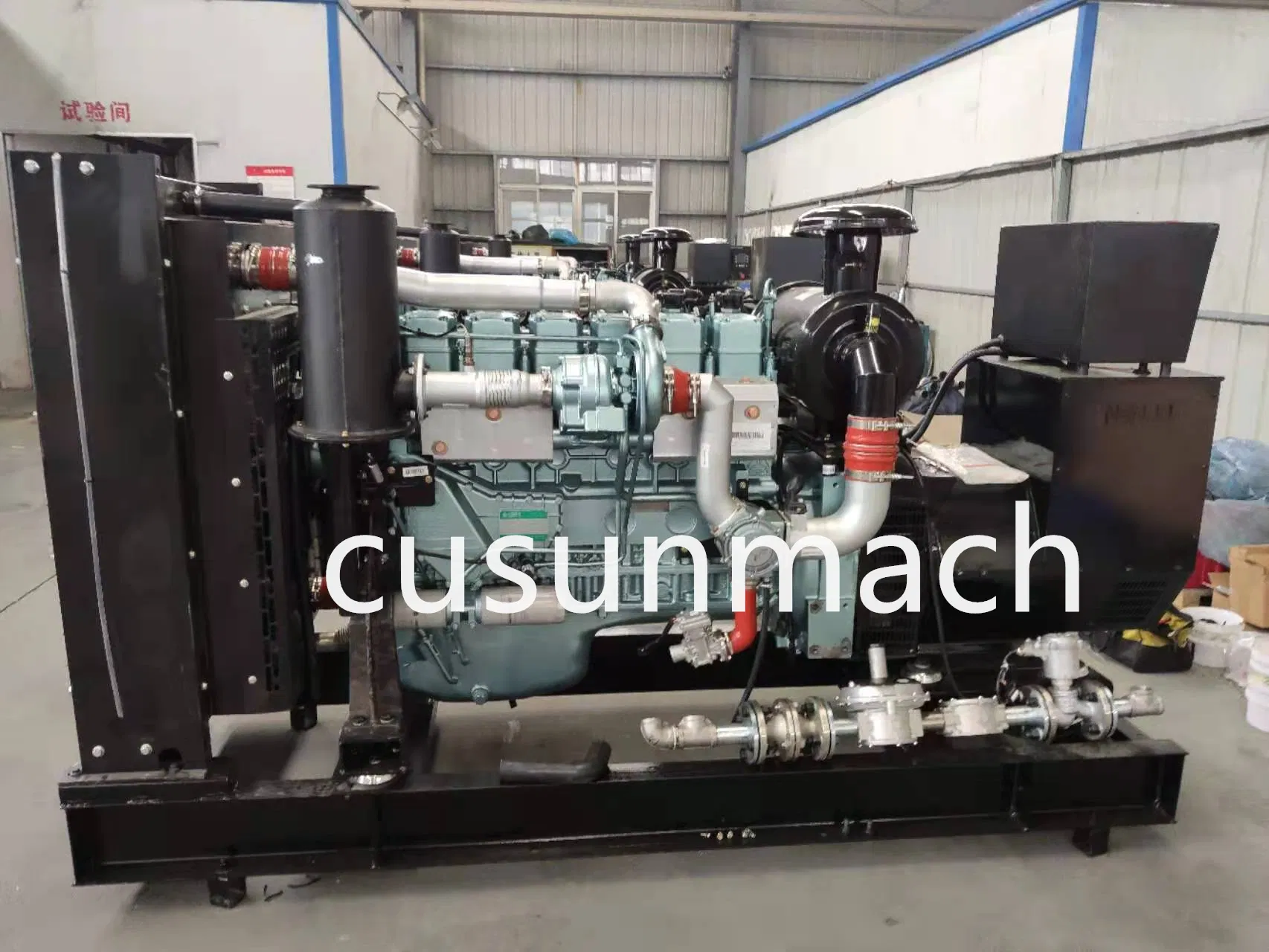

1الهيكل الرئيسي لمجموعة مولدات الغاز الحيوي

تتضمن مجموعات مولدات الغاز الحيوي محركات الاحتراق الداخلي التبادلي التي تعمل بالغاز الحيوي، مولدات التيار المتردد، الأجزاء الكهربائية، أجهزة التحكم، أنظمة التبريد، أنظمة التشحيم وأنظمة العادم وأنظمة الوقود والمعدات الإضافية. باستثناء أنبوب العادم وكاتم الصوت لنظام العادم، يتم تركيبها على هيكل فولاذي. مجموعة المولد هي مجموعة مولدات ثابتة دائمة التركيب. يتم تثبيت الإطار السفلي الفولاذي على أساس الخرسانة.

2الهيكل الرئيسي لمحرك الغاز الحيوي

ويعتبر محرك الغاز الحيوي عالي التقنية T10 هو إنتاج المشروع البرنامجي الوطني البالغ 863. وهي محركات غاز طبيعي محلية رائدة مع توليد جديد من الكهرباء، واحتراق نادر في الحقل، وأربعة صمامات. استنادًا إلى تقنية STEYR، تم تصميم المحرك وتطوره بواسطة SINOTRUK مع شركة EControls وله حقوق ملكية فكرية كاملة. وهي تتميز بخصائص الاستهلاك المنخفض للغاز، ودرجة حرارة العادم المنخفضة، والموثوقية الجيدة، وتكلفة الصيانة المنخفضة.

3الخصائص الفنية لمحرك الغاز

وراثة هيكل عريض معزز بعمود الإطار عالي القوة، وهيكل علبة المرافق لمحرك STEYR، تعمل على تحسين موثوقية المحرك ومتانته بشكل كبير. يعمل تصميم هيكل الصمام الرباعي على تحسين كفاءة الشحن بشكل فعال. تعمل شمعة الإشعال على تحسين سرعة انتشار اللهب بفعالية، ويضمن الجيل الجديد من صمامات التحكم الإلكترونية (EControls) إمداد الغاز المستمر والدقيق، كما أن وضع الاحتراق الهزيل يجعل عملية الاحتراق أكثر كفاية.

4مولد التيار المتردد

مولدات التيار المتردد المتزامنة ذات الجهد الثابت بدون فرشاة من النوع الذي يثير نفسه مع منظم جهد كهربي إلكتروني مدم في نظام الإثارة. وتستخدم هذه الوحدات كوحدات رئيسية أو احتياطية في منشآت الطاقة الأرضية وفي النظم الكهربائية للسفن ويمكن أن تدار بواسطة محركات الاحتراق الداخلي أو توربينات الغاز والبخار والمياه والمحركات الكهربائية.

الهيكل: يتكون مولد التيار المتردد من محرض الماكينة الرئيسي ونظام الإثارة. الماكينة الرئيسية هي مجال مغناطيسي دوار مع لفائف مخمد ودوار أسطواني. المحرض هو ماكينة محور الدوران. يتم تزويد قدرة المحرض إلى دوار الماكينة الرئيسية عبر المقوِّم الدوار.

5لوحة تحكم جهاز توليد الطاقة

اعتمدت لوحة التحكم وحدة تحكم Harsen ويمكنها اكتشاف التيار الكهربائي، والفولتية، والسرعة، والتردد، والطاقة، درجة حرارة مياه تبريد المحرك، وضغط زيت المحرك، ودرجة حرارة العادم، وعدد عمليات بدء التشغيل، ووقت التشغيل، وما إلى ذلك من الوحدة. كما صممت الشاشة مجموعة متنوعة من وسائل الحماية اللازمة لمجموعة المولد لضمان التشغيل الآمن والمستقر للوحدة.

تتضمن وسائل الحماية الرئيسية درجة حرارة الماء المرتفعة، وضغط الزيت المنخفض، وتجاوز السرعة، ودرجة الحرارة المرتفعة، والفولتية الزائدة، انخفاض الجهد الكهربي والتردد المنخفض. توفر لوحة التحكم مفتاح طاقة التيار المستمر وزر إيقاف الطوارئ وإشارة إنذار عطل الوحدة.

تعتمد مجموعة المولد التلقائية نظام تحكم تلقائي، يمكنه تحقيق بدء التشغيل الذاتي، والتنظيم الذاتي، والتردد ذاتي الضبط، وحمل الأحمال التلقائي، وإنذار الأعطال التلقائي، التحكم التلقائي، إلخ، لتحقيق الإدارة الرقمية، يكون المولد دائمًا جاهزًا للبدء، ويتم قطع إمداد الطاقة الرئيسي أو عند حدوث العطل، تبدأ وحدة الاستعداد على الفور ويتم وضعها في عملية التحميل عند 15 ثانية. يتم توصيل الوحدة بالطاقة الخارجية.

يتحقق التبديل التلقائي بين مأخذ الطاقة الرئيسي ووحدة الاستعداد من خلال مفتاح النقل التلقائي (ATS). وعند استعادة طاقة المرفق، تخرج وحدة الاستعداد وتدخل عملية إيقاف التشغيل. عندما لا ينجح بدء التشغيل لثلاث مرات متتالية، قد يصدر تنبيه فشل بدء التشغيل ويتوقف تلقائيًا عند فشل الوحدة ويوفر معلومات إشارة الإنذار.
