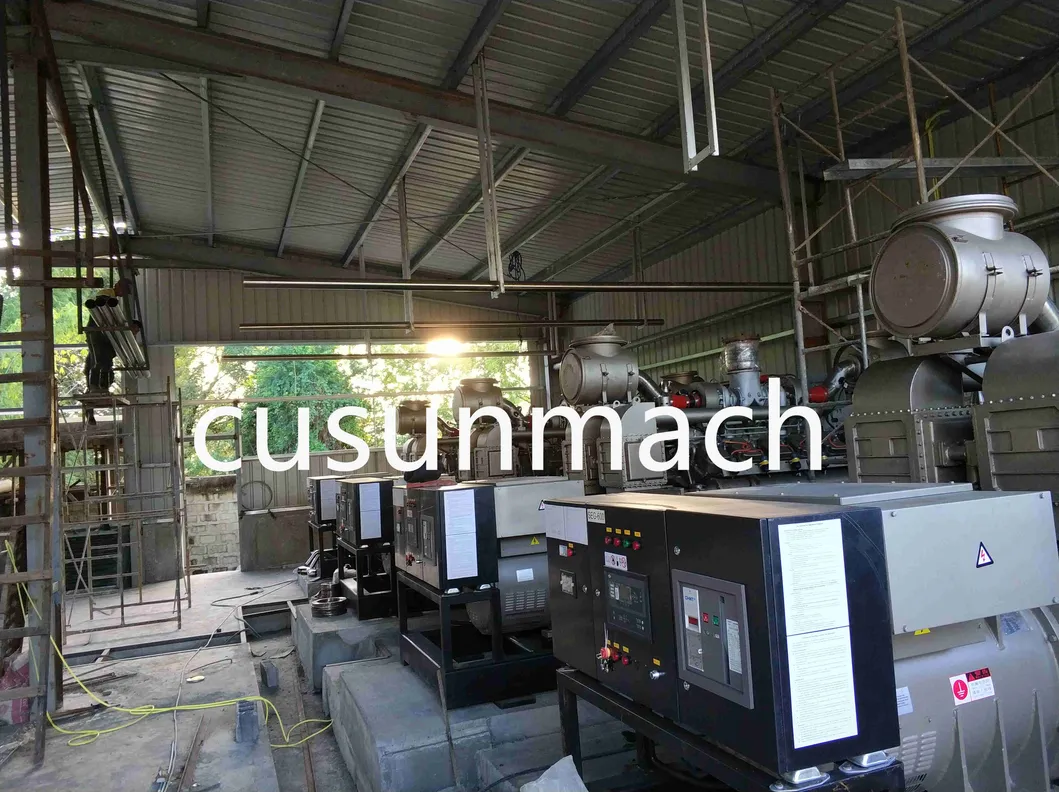

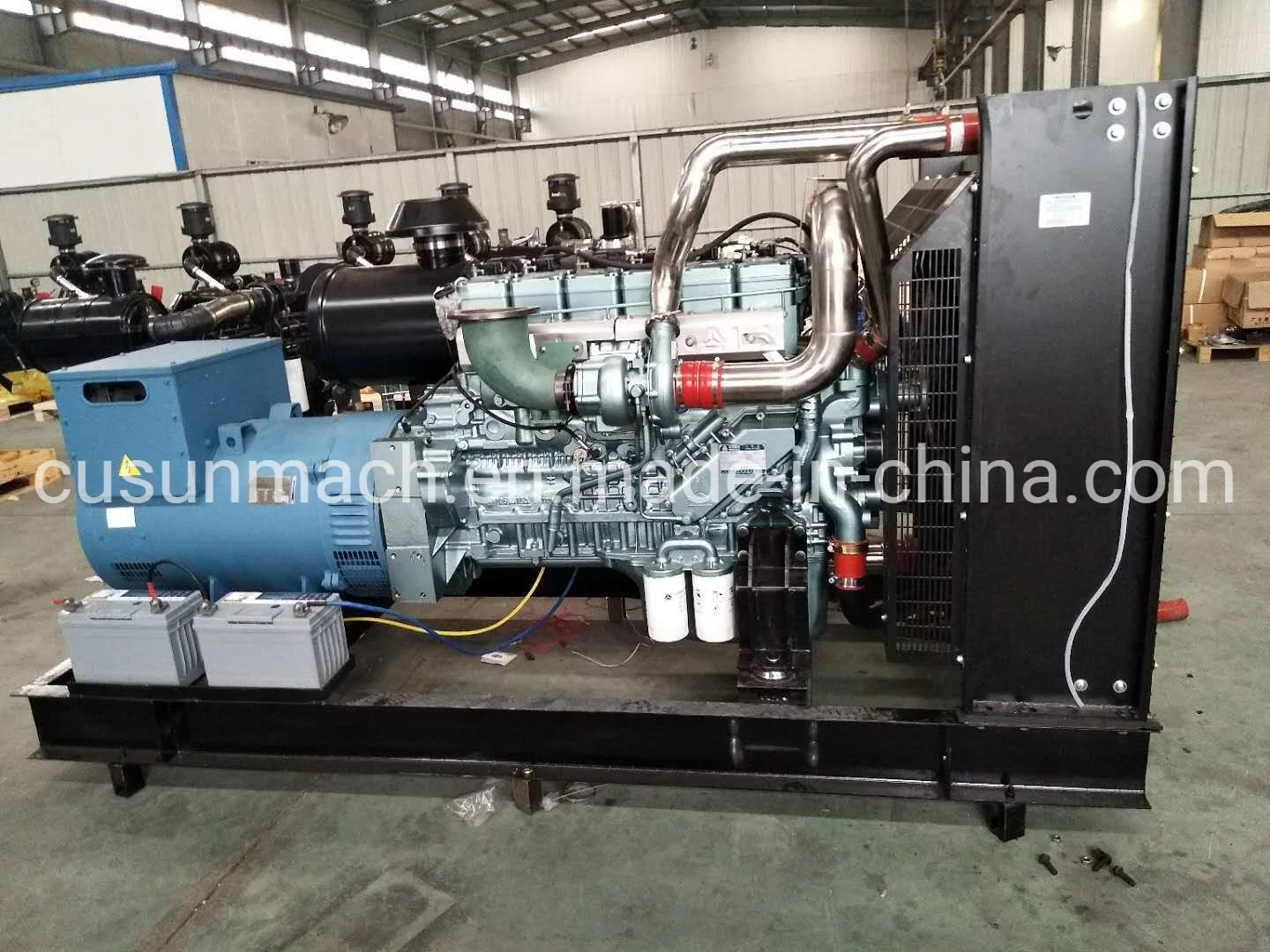

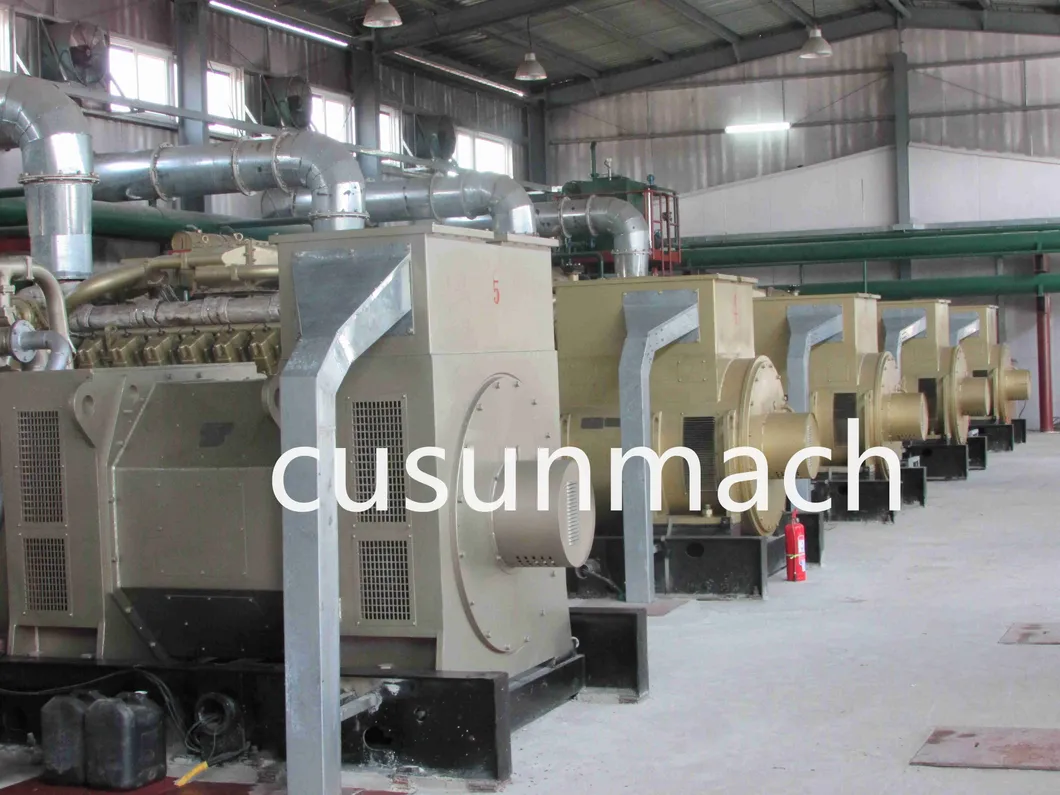

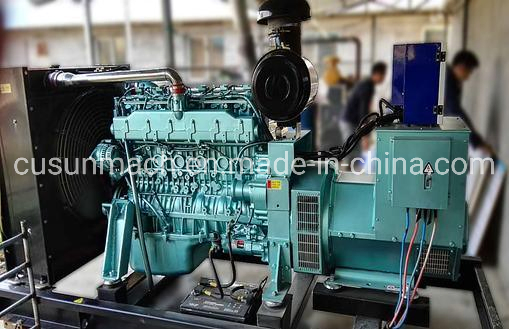

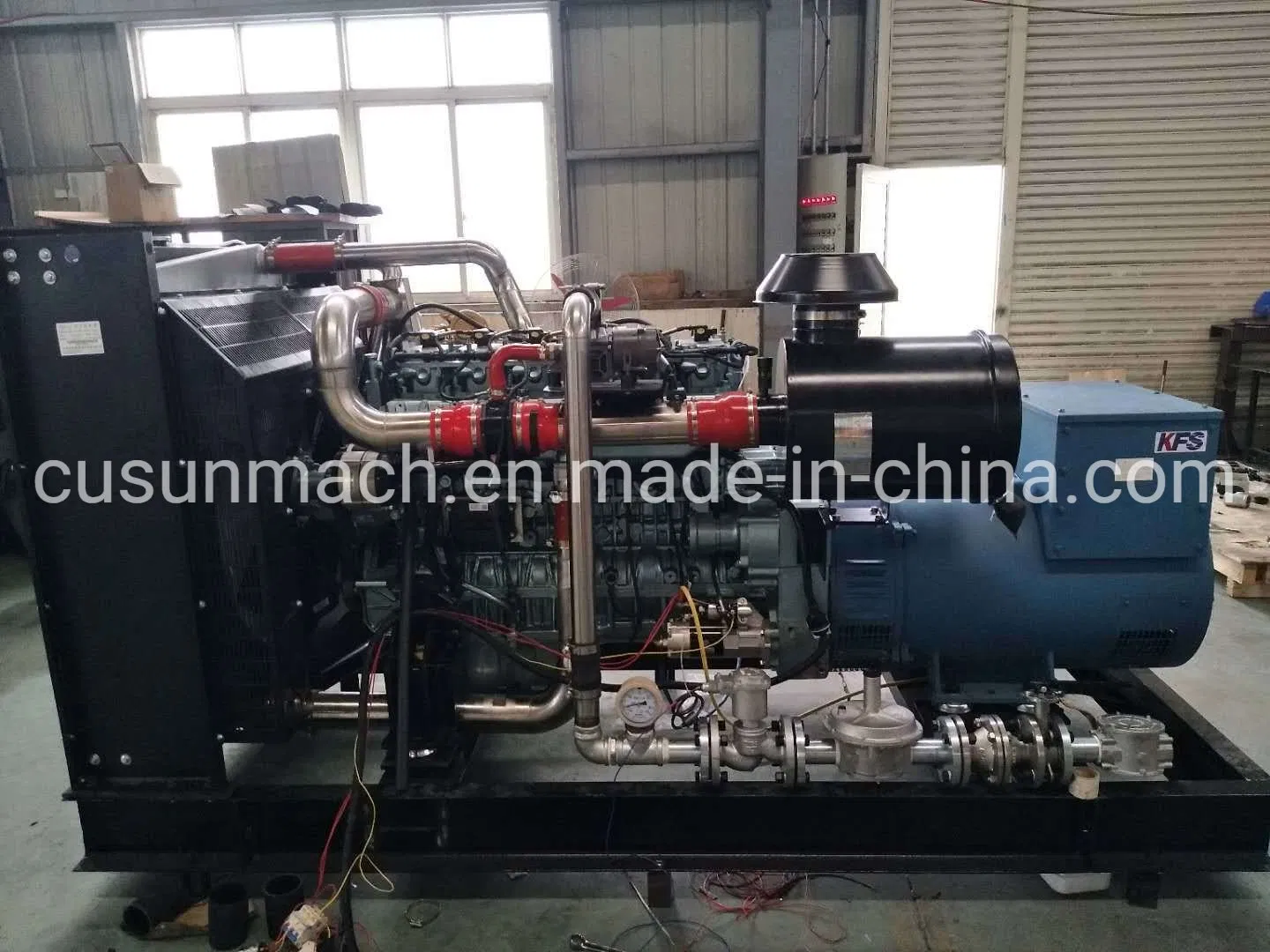

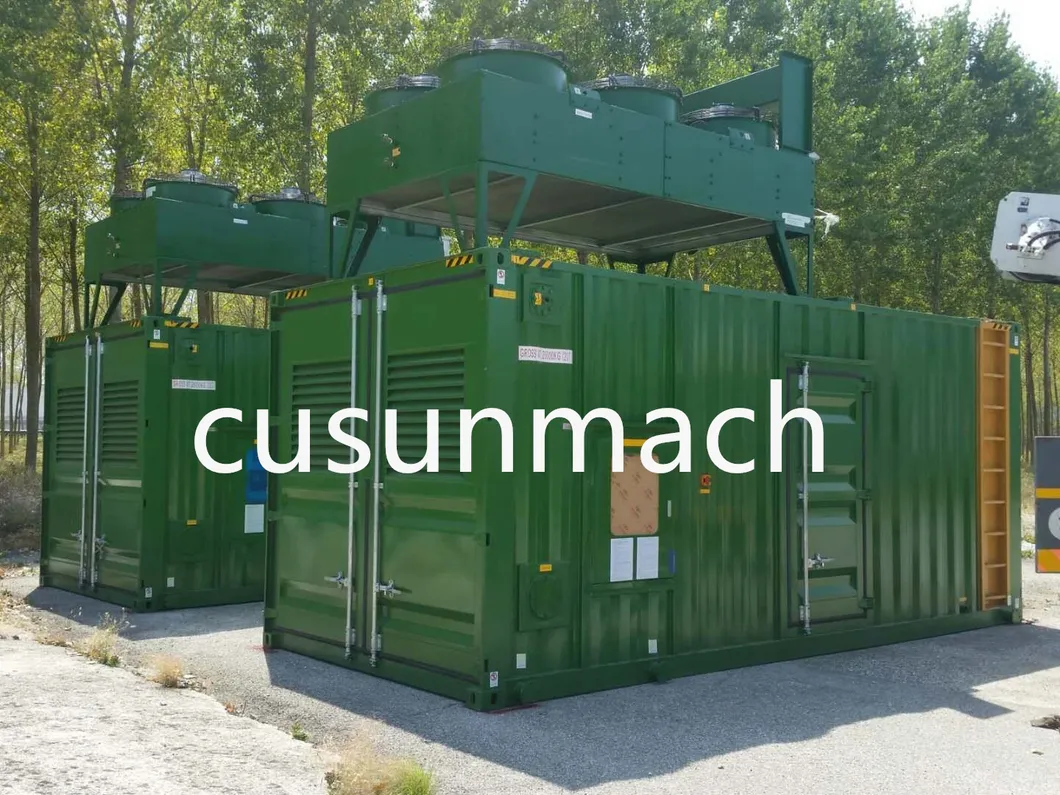

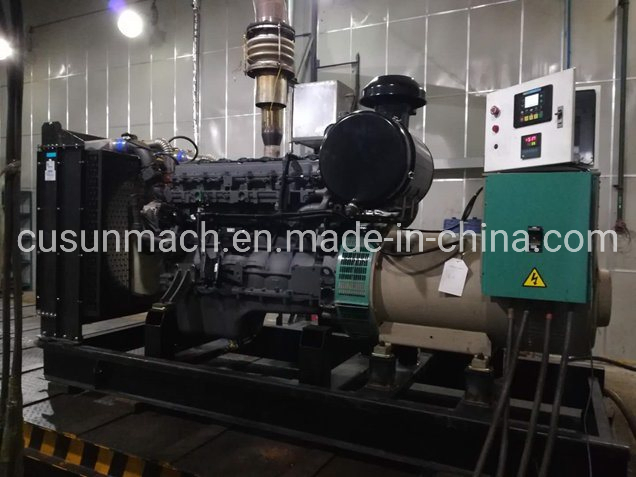

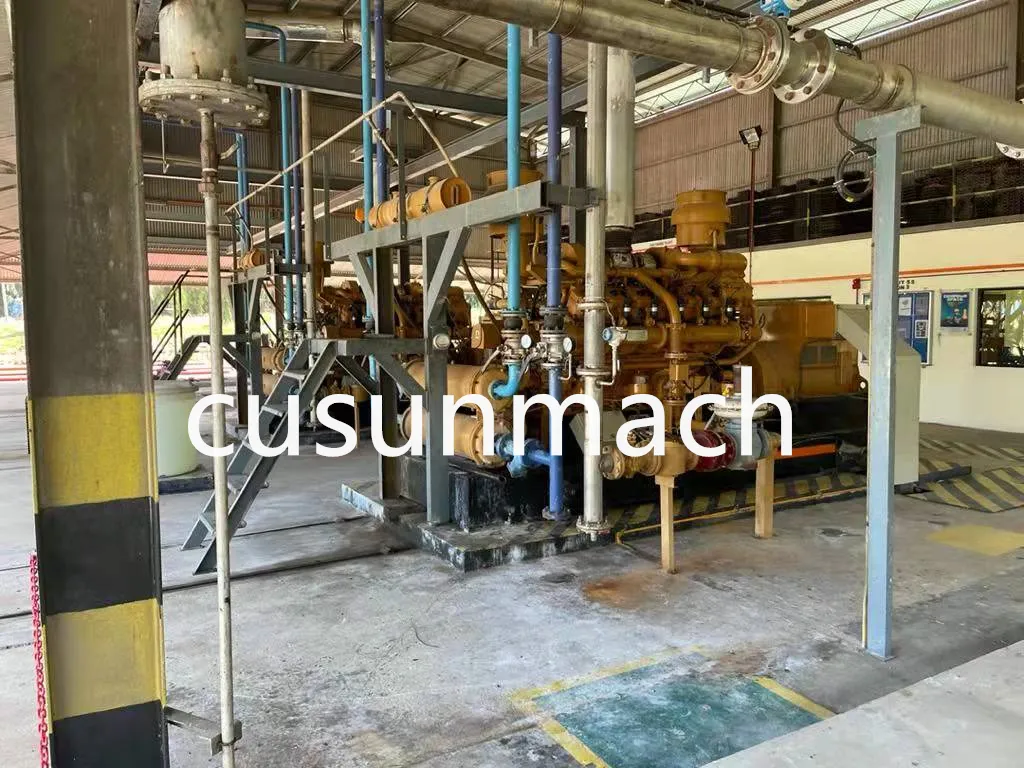

1) الهيكل الرئيسي لمجموعة مولدات الغاز الحيوي

تتضمن مجموعات مولدات الغاز الحيوي محركات الاحتراق الداخلي التبادلي التي تعمل بالغاز الحيوي، مولدات التيار المتردد، الأجزاء الكهربائية، أجهزة التحكم، أنظمة التبريد، أنظمة التشحيم وأنظمة العادم وأنظمة الوقود والمعدات الإضافية. باستثناء أنبوب العادم وكاتم الصوت لنظام العادم، يتم تركيبها على هيكل فولاذي. مجموعة المولد هي مجموعة مولدات ثابتة دائمة التركيب. يتم تثبيت الإطار السفلي الفولاذي على أساس الخرسانة.

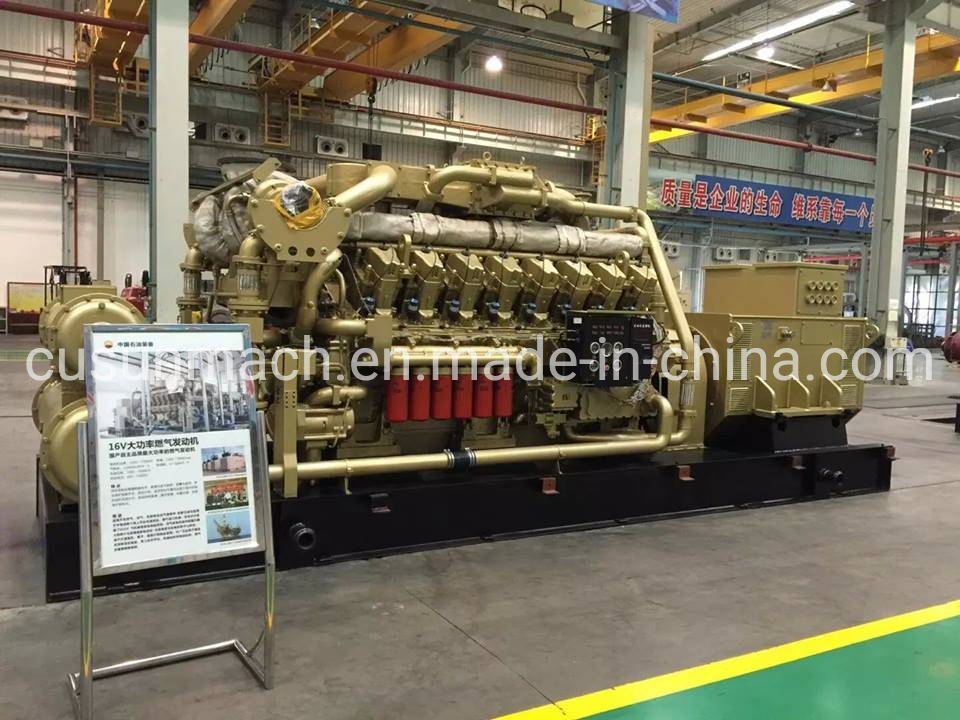

2) الهيكل الرئيسي لمحرك الغاز الحيوي

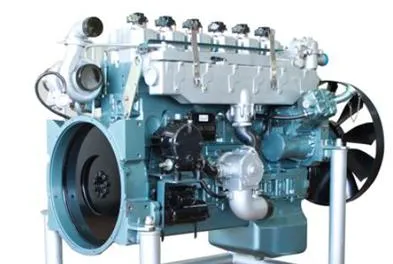

يعد محرك الغاز الحيوي T12 ذو التقنية العالية هو إنتاج المشروع البرنامجي الوطني 863. وهي محركات غاز طبيعي محلية رائدة مع توليد جديد من الكهرباء، واحتراق نادر في الحقل، وأربعة صمامات. استنادًا إلى تقنية STYR، تم تصميم المحرك وتطوره بواسطة SINOTRUK مع شركة EControls وله حقوق ملكية فكرية كاملة. وهي تتميز بخصائص الاستهلاك المنخفض للغاز، ودرجة حرارة العادم المنخفضة، والموثوقية الجيدة، وتكلفة الصيانة المنخفضة.

3) مولد التيار المتردد

مولدات التيار المتردد المتزامنة ذات الجهد الثابت بدون فرشاة من النوع الذي يثير نفسه مع منظم جهد كهربي إلكتروني مدمج في نظام الإثارة. وتستخدم هذه الوحدات كوحدات رئيسية أو احتياطية في منشآت الطاقة الأرضية وفي النظم الكهربائية للسفن ويمكن أن تدار بواسطة محركات الاحتراق الداخلي أو توربينات الغاز والبخار والمياه والمحركات الكهربائية.

الهيكل:

يتكون مولد التيار المتردد من محرض الماكينة الرئيسي ونظام الإثارة. الماكينة الرئيسية هي مجال مغناطيسي دوار مع لفائف مخمد ودوار أسطواني. المحرض هو ماكينة محور الدوران. يتم تزويد قدرة المحرض إلى دوار الماكينة الرئيسية عبر المقوِّم الدوار.

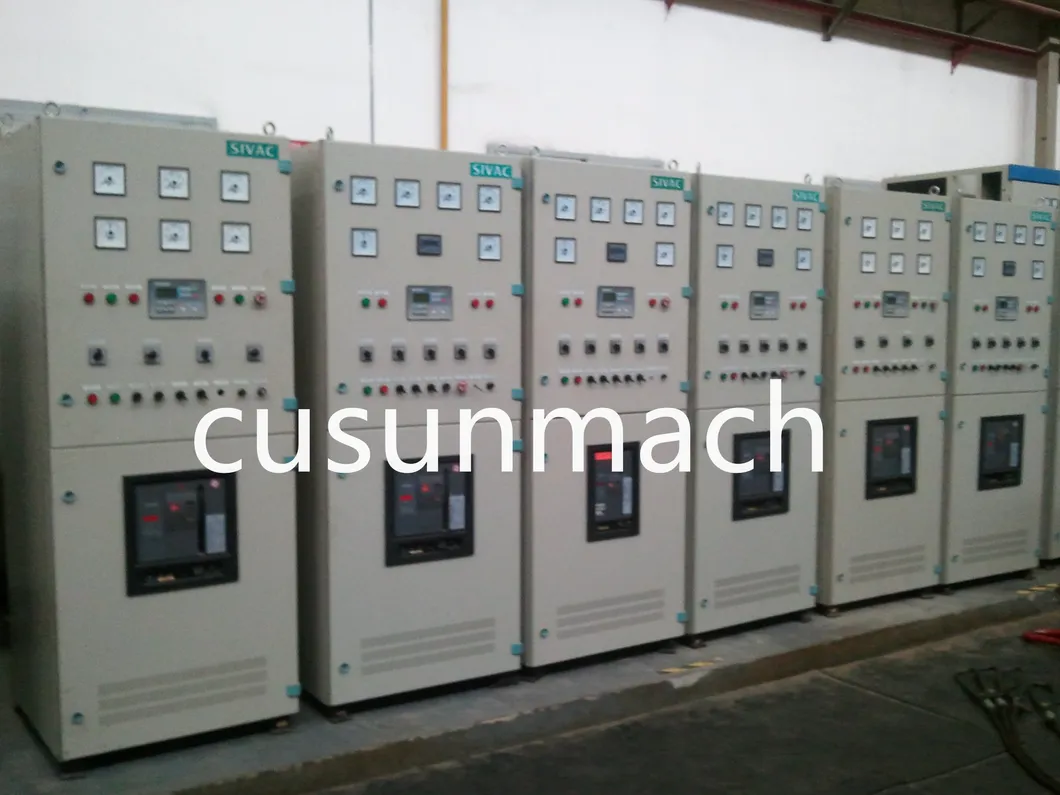

4) لوحة تحكم جهاز توليد الطاقة

اعتمدت لوحة التحكم وحدة تحكم Harsen ويمكنها اكتشاف التيار الكهربائي، والفولتية، والسرعة، والتردد، والطاقة، درجة حرارة مياه تبريد المحرك، وضغط زيت المحرك، ودرجة حرارة العادم، وعدد عمليات بدء التشغيل، ووقت التشغيل، وما إلى ذلك من الوحدة. كما صممت الشاشة مجموعة متنوعة من وسائل الحماية اللازمة لمجموعة المولد لضمان التشغيل الآمن والمستقر للوحدة. تتضمن وسائل الحماية الرئيسية درجة حرارة الماء المرتفعة، وضغط الزيت المنخفض، وتجاوز السرعة، ودرجة الحرارة المرتفعة، والفولتية الزائدة، انخفاض الجهد الكهربي والتردد المنخفض. توفر لوحة التحكم مفتاح طاقة التيار المستمر وزر إيقاف الطوارئ وإشارة إنذار عطل الوحدة.

تعتمد مجموعة المولد التلقائية نظام تحكم تلقائي، يمكنه تحقيق بدء التشغيل الذاتي، والتنظيم الذاتي، والتردد ذاتي الضبط، وحمل الأحمال التلقائي، وإنذار الأعطال التلقائي، التحكم التلقائي، إلخ، لتحقيق الإدارة الرقمية، يكون المولد دائمًا جاهزًا للبدء، ويتم قطع إمداد الطاقة الرئيسي أو عند حدوث العطل، تبدأ وحدة الاستعداد على الفور ويتم وضعها في عملية التحميل عند 15 ثانية. يتم توصيل الوحدة بالطاقة الخارجية. يتحقق التبديل التلقائي بين مأخذ الطاقة الرئيسي ووحدة الاستعداد من خلال مفتاح النقل التلقائي (ATS) من الطرف A. وعند استعادة طاقة المرفق، تخرج وحدة الاستعداد وتدخل عملية إيقاف التشغيل. عندما لا ينجح بدء التشغيل لثلاث مرات متتالية، قد يصدر تنبيه فشل بدء التشغيل ويتوقف تلقائيًا عند فشل الوحدة ويوفر معلومات إشارة الإنذار.
