قوة الشيطان
قوة الشيطان
مولد توليد الديزل ومجموعة مولدات الغاز الحيوي
تم تصميم مولد العلامة التجارية وتصنيعه ليكون عالي الجودة، وعمر طويل للاستخدام، وسهولة التشغيل، وتكلفة صيانة منخفضة، وذكاء عالٍ مع سرعة المحرك المنخفضة، واستهلاك منخفض للوقود، ومتطلب جودة الغاز المنخفضة، والقدرة على التكيف مع البيئة القاسية، والاستقرار العالي، والتذبذب المنخفض. إن المولد مرغوب فيه لحل الطاقة الصناعية.

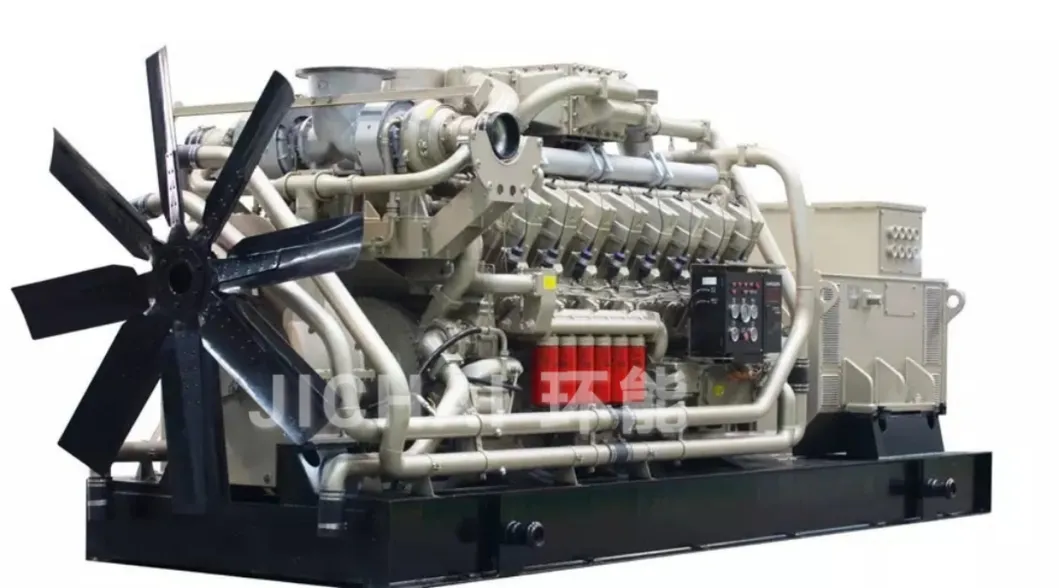

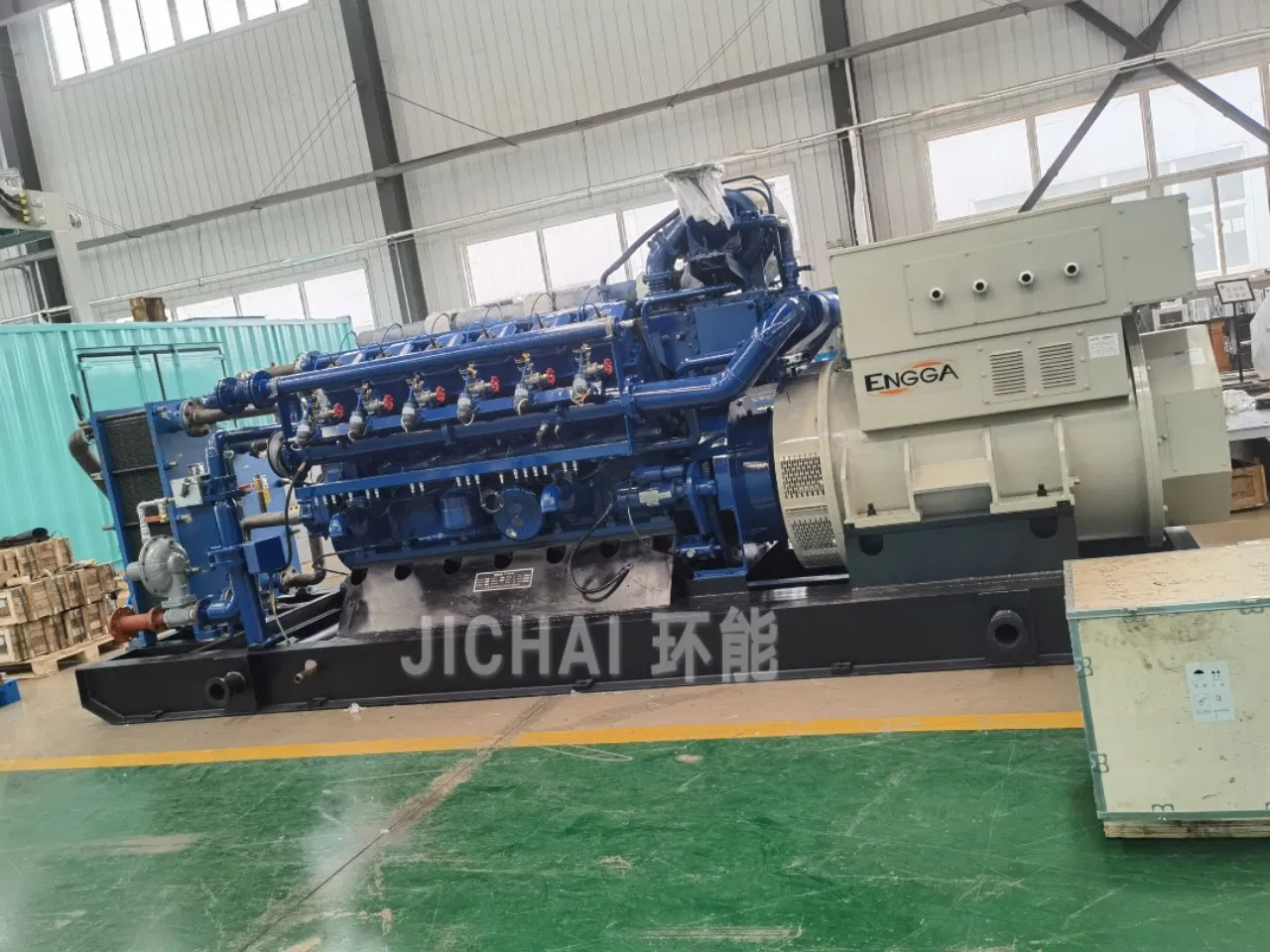

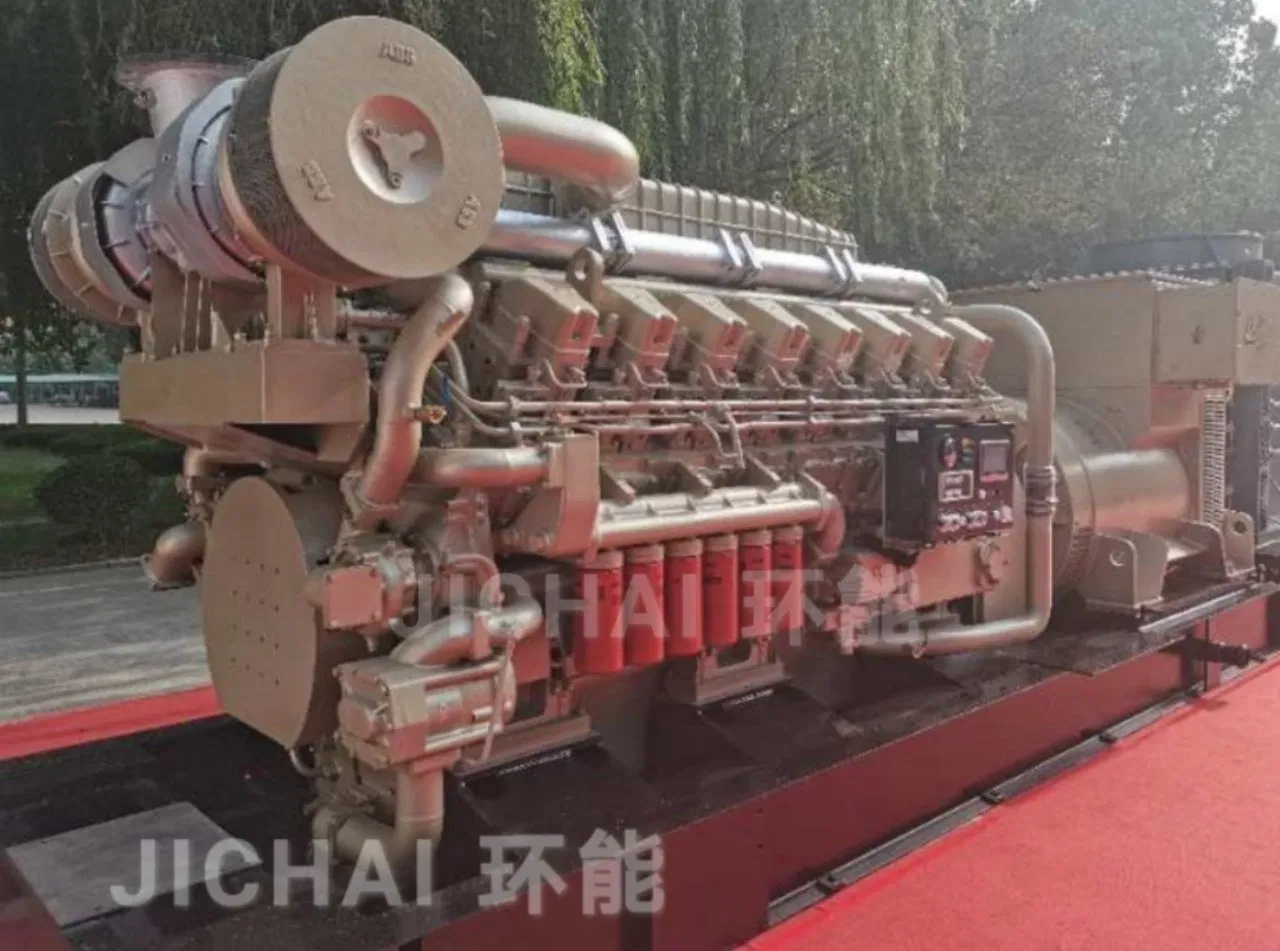

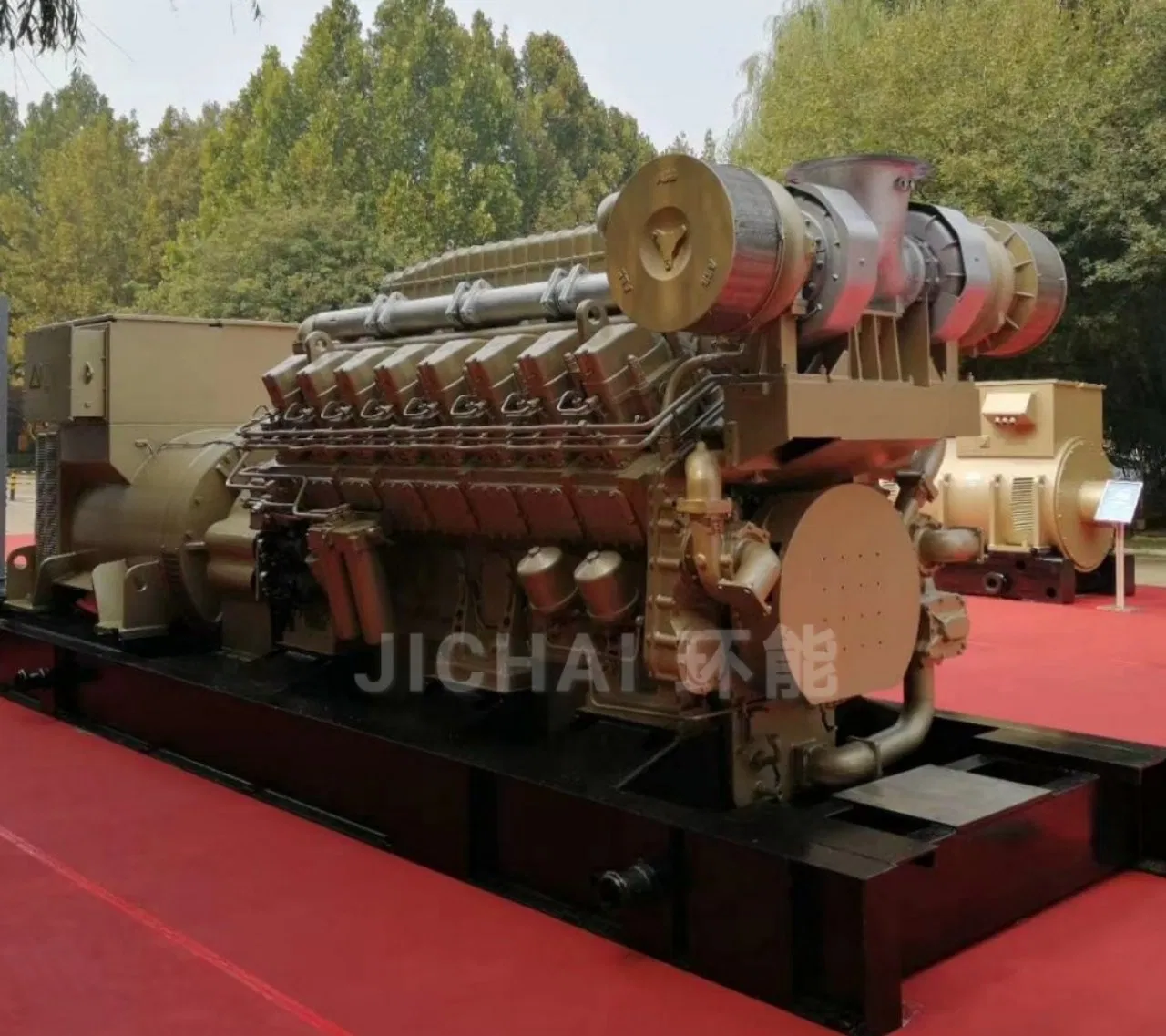

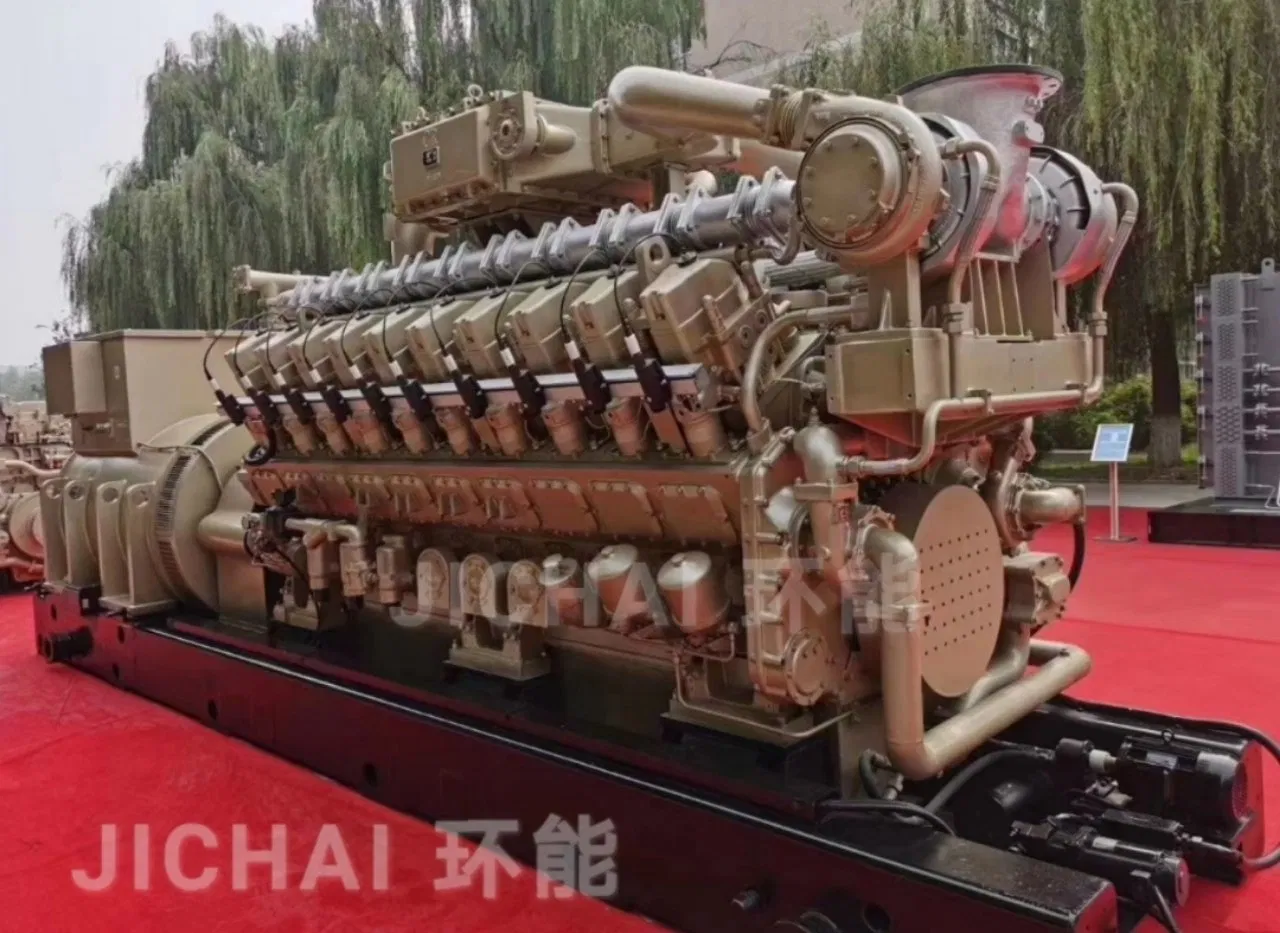

تم تزويد مولد الكتلة الحيوية هذا بقدرة 500 كيلووات بمحرك الغاز M12V190ZL كقدرة أصلية، وهو يتميز بالخصائص والوظائف الرائعة التالية:
وحدة CHP للغاز الطبيعي المسال من الغاز الطبيعي المسال 500kw وحدة الغاز الحيوي المضغوط (CHP) توليد مشترك في محطة توليد الطاقة بالكتلة الحيوية
| المواصفات الأساسية | المواصفات الفنية | |||
|---|---|---|---|---|
| الطراز | 500 جيجا FM | طراز محرك الغاز | M12V190ZL | |
| الطاقة المقدرة | 500 كيلو واط | مولد التيار المتردد | مولد متزامن بدون فرشاة | |
| الجهد المقدر | 400 فولت | فئة العزل | F | |
| السرعة المقدرة | 1000 دورة في الدقيقة | تنظيم الجهد | تلقائي | |
| التردد المقدر | 50 هرتز | فئة الحماية | IP22 | |
| التيار المقدر | 1281A | طريقة التبريد | تبريد المياه مع الرادياتير والمروحة | |
| عامل الطاقة | 0.8 متأخر | البعد (مم) | 5750×2650×2500 مم | |
| وضع التحكم | التحكم الكهربائي | الوزن الصافي (كجم) | 14500 كجم | |
وحدة CHP للغاز الطبيعي المسال من الغاز الطبيعي المسال 500kw وحدة الغاز الحيوي المضغوط (CHP) توليد مشترك في محطة توليد الطاقة بالكتلة الحيوية
| الجهد | |||
|---|---|---|---|
| التنظيم المستقر | التنظيم الفوري | وقت استعادة النشاط | التقلبات |
| ±2.5% | +20% | 2 S | 1% |
| التردد | |||
| التنظيم المستقر | التنظيم الفوري | وقت استعادة النشاط | التقلبات |
| يمكن ضبط 0-5% | ≤±10% | < 7 S | 1% |
وحدة CHP للغاز الطبيعي المسال من الغاز الطبيعي المسال 500kw وحدة الغاز الحيوي المضغوط (CHP) توليد مشترك في محطة توليد الطاقة بالكتلة الحيوية

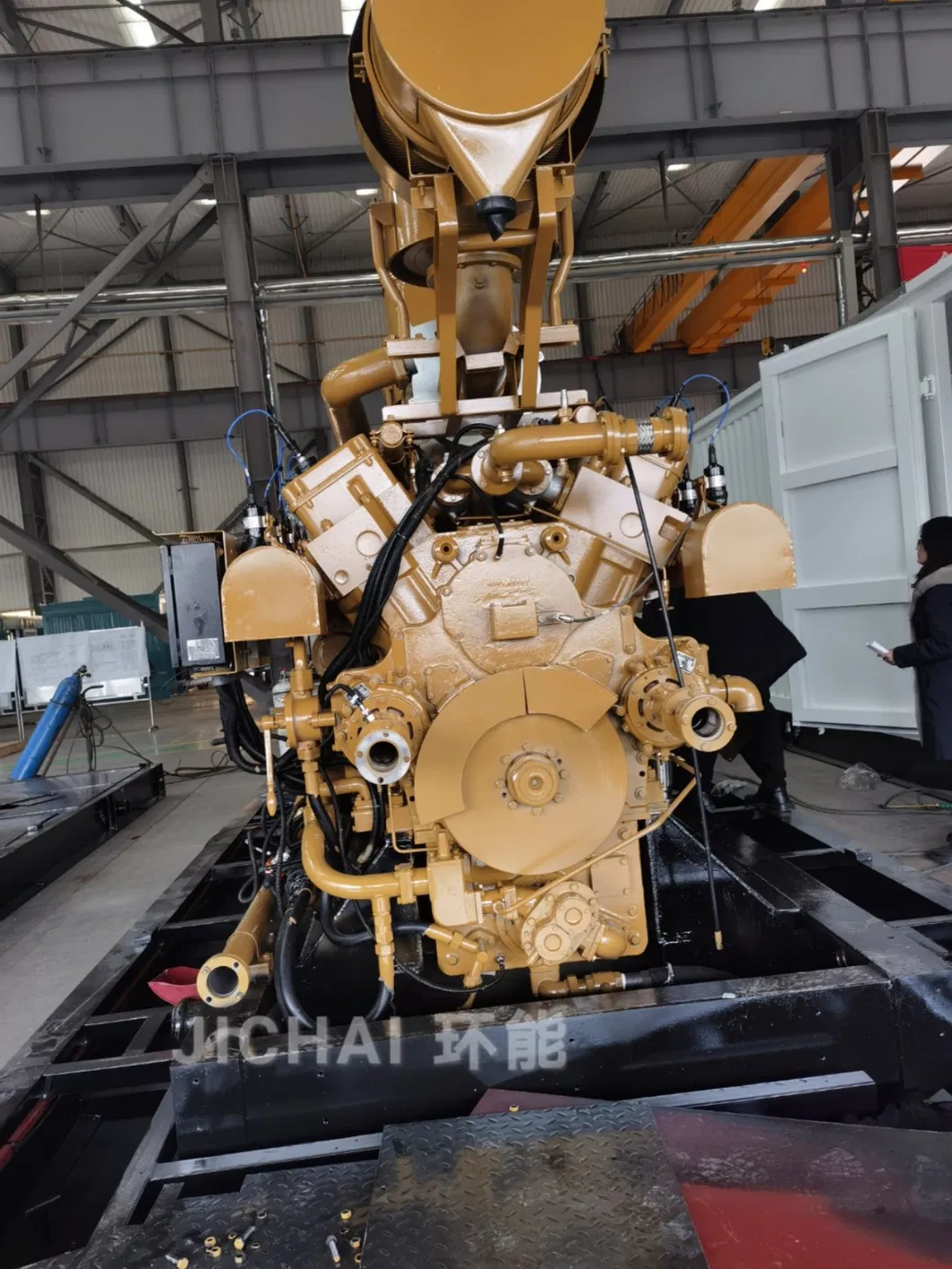

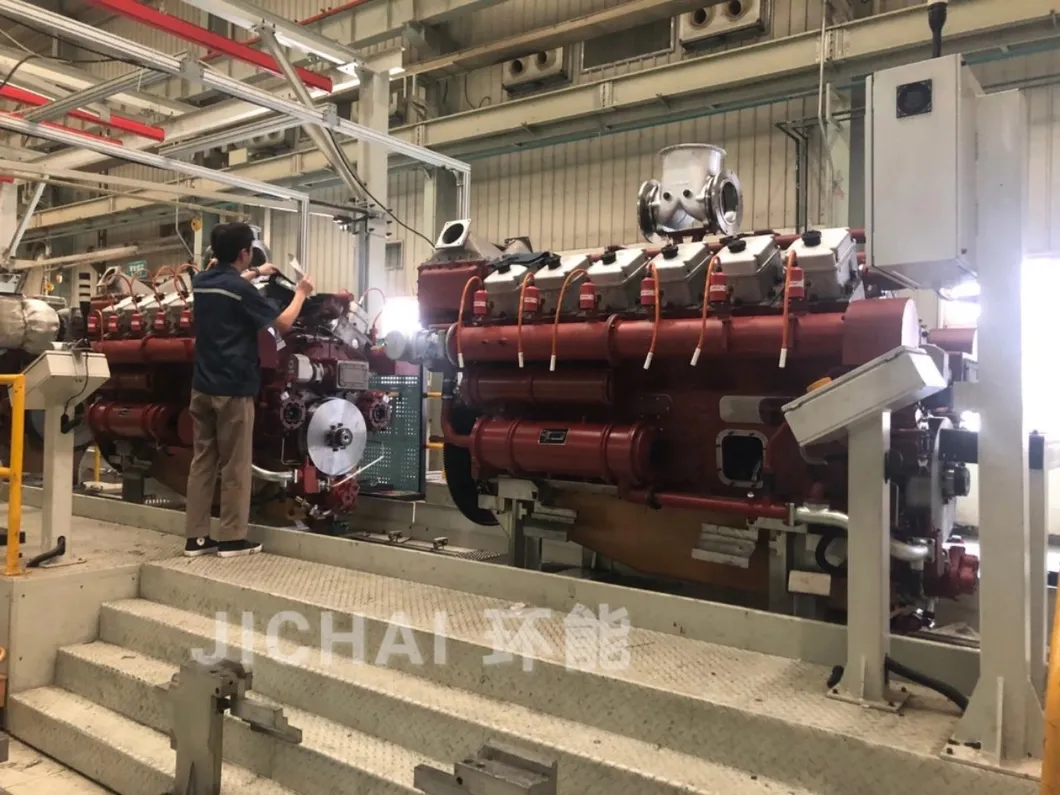

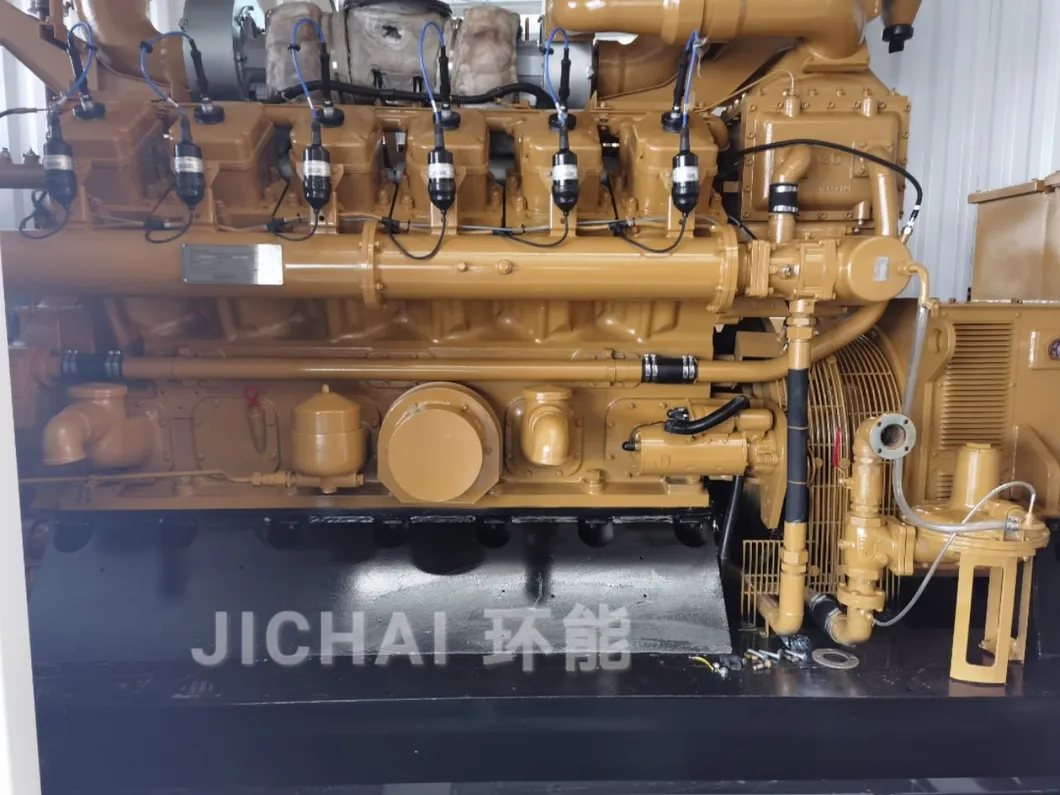

| النوع | M12V190ZL |
| عدد الأسطوانات | 12 |
| ترتيب الأسطوانة | زاوية 60 درجة |
| قطر الأسطوانة × الشوط | 190×210 مم |
| إجمالي الإزاحة | 71,5 لتر |
| نوع السحب | مزوَّد بشاحن توربيني ومبرد بيني |
| القدرة المقدرة، كيلووات | 750 |
| السرعة المقدرة، r/min | 1000 |
| ضغط إدخال الغاز الحيوي، كيلو باسكال | 5-10 |
| درجة حرارة العادم قبل الشاحن التوربيني، درجة مئوية | ≤650 |
| جهد الخرج منخفض/مرتفع للغاية للإنذار والتوقف | توصيل أحادي الطور عطل الإنذار والتوقف |
| التردد مرتفع/منخفض للغاية للإنذار والتوقف | إنذار ارتفاع درجة حرارة مياه التبريد |
| اعكس تنبيه الطاقة وكسر الفرامل | إنذار ارتفاع درجة حرارة زيت التشحيم للغاية |
| إنذار الحمل الزائد وكسر الفرامل | إنذار انخفاض ضغط زيت التشحيم والتوقف |
| إنذار السرعة الزائدة والتوقف | إنذار انخفاض جهد البطارية |
| منع الانفجار لمدخل الهواء وعلبة المرافق | الحماية من تسرب الغاز |
وحدة CHP للغاز الطبيعي المسال من الغاز الطبيعي المسال 500kw وحدة الغاز الحيوي المضغوط (CHP) التوليد المشترك

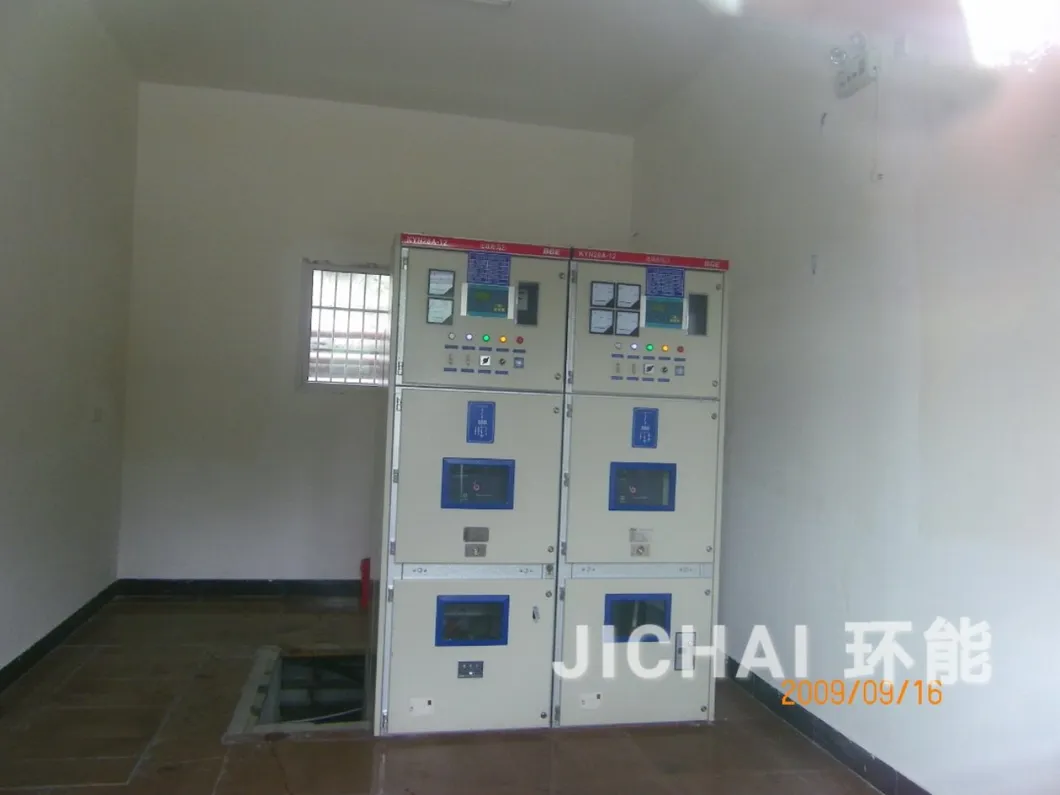

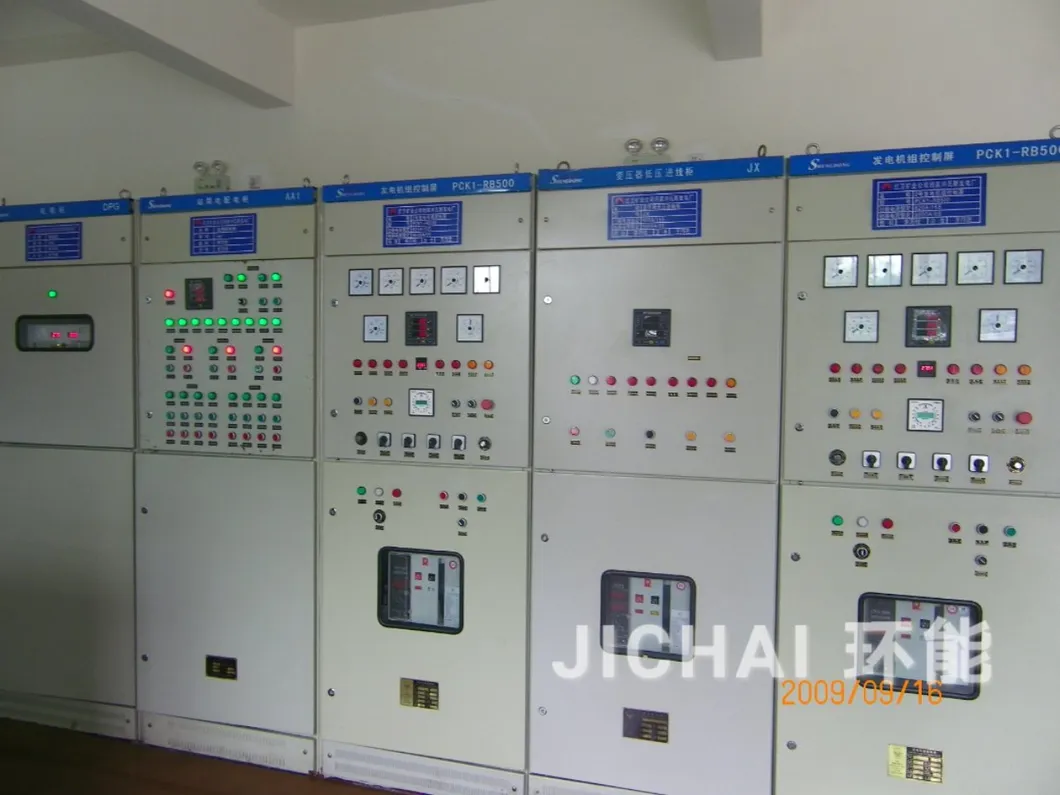

لوحة التحكم من نوع اللوحة، بنية عمودية، الطراز GPL500. لوحة التحكم مزودة بالعدادات التي تعرض معلمات مختلفة لحالة التشغيل، ومفتاح الهواء التلقائي، والمؤقت. تتمتع كل الخلايا الكهربائية بوظائف مقاومة لثلاث مرات.
يتمتع المولد بالوظائف التالية للمراقبة التلقائية والحماية:
لا يستطيع المولد إمداد الطاقة مباشرة للحمل فحسب، بل يمكن أيضًا تشغيله بشكل موازي.

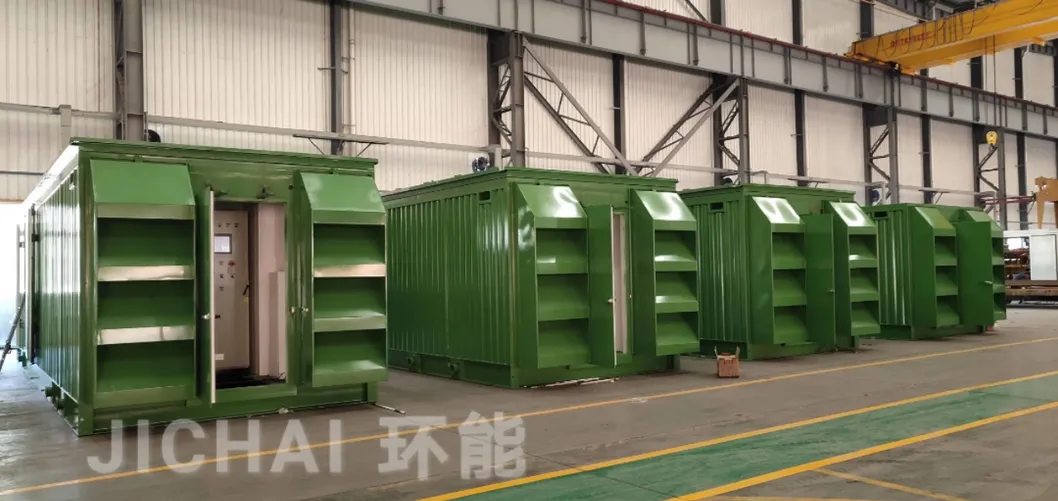

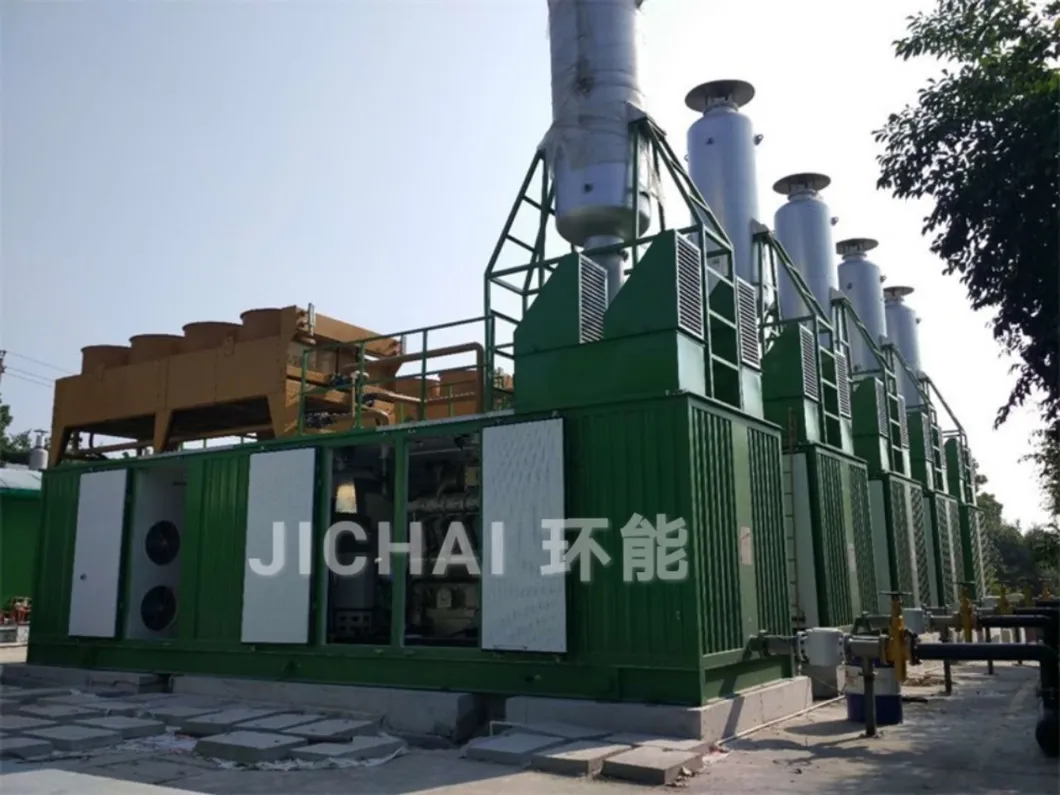

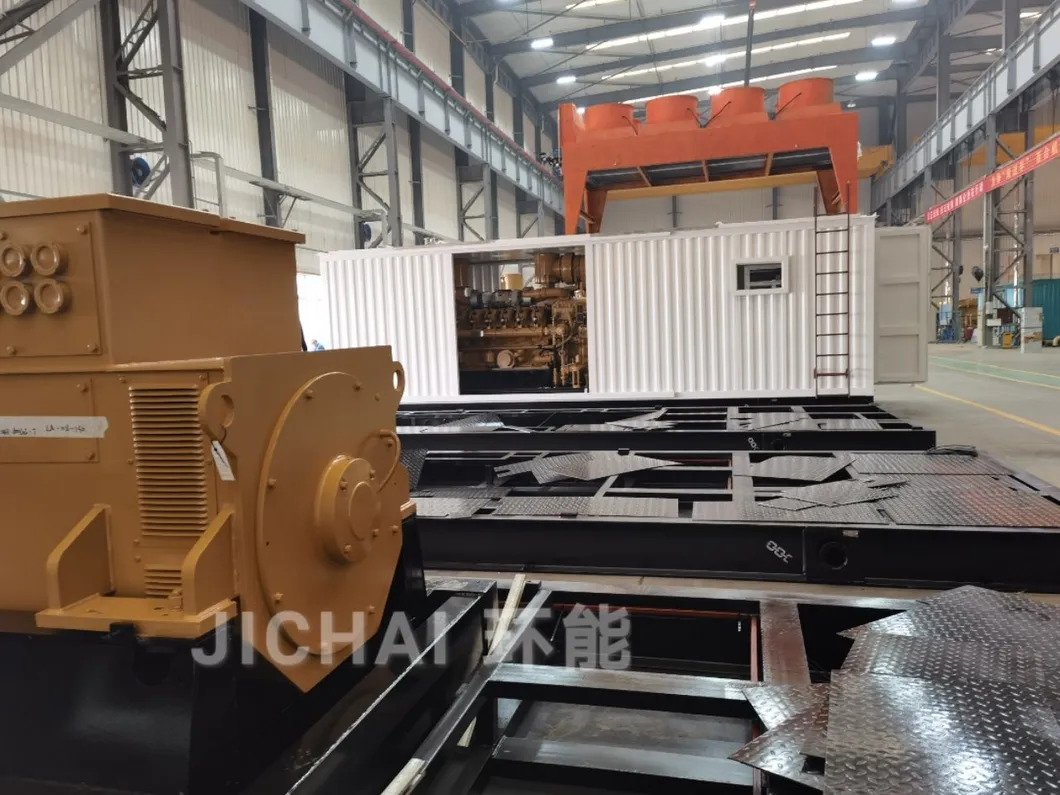

مجموعة المولدات المحوّاة (اختيارية):
ويتبنى الإطار الصلب عالي القوة، كما يستخدم القضيب I لتشكيل القاعدة. الحاوية المقاومة للصوت مزودة بإضاءة مقاومة للانفجار، ومروحة هواء، ومنبه لتسرب الغاز القابل للاشتعال، إلخ. لتلبية متطلبات الحماية.
يجب أن تفي تدابير تقليل الضوضاء بالمتطلبات القياسية الوطنية، والتي تتطلب ضوضاء يجب ألا تزيد عن 85 ديسيبل على مسافة متر واحد من المولد.
يوجد رادياتير ذو سطح مسطح على سقف حاوية تتطلب جودة عالية من قوة الحاوية.
وحدة CHP للغاز الطبيعي المسال من الغاز الطبيعي المسال 500kw وحدة الغاز الحيوي المضغوط (CHP) توليد مشترك في محطة توليد الطاقة بالكتلة الحيوية
من أجل الاستفادة الكاملة من الطاقة الحرارية الإجمالية الناتجة عن الغاز القابل للاشتعال، يحتاج العميل إلى نظام CHP على أساس استخدام توليد الطاقة. يتكون هذا النظام من مبادل حراري، أو مضخة إمداد سائل أو مضخة تدوير سائل ساخن، وصمامات، وأنبوب سائل عازل. تشكل المكونات أعلاه نظام تدوير، مع مضخة الإمداد بالسوائل أو مضخة تدوير السوائل الساخنة كمصدر للطاقة. وهي تستخدم مبادل حراري وملغل مع إضافة مضاد للمجمد لإنتاج الماء الساخن للإنتاج والاستخدام اليومي.
غلايات استرجاع الحرارة تهدر حرارة العادم:
للاستفادة الكاملة من حرارة العادم للوحدة وتحسين معدل الاستخدام الشامل للغاز، تتم إضافة غلاية استرجاع حرارة النفايات إلى نظام العادم لاستعادة حرارة العادم وتوليد ماء ساخن (70 إلى 90 درجة مئوية) أو بخار مشبع (1 ميجا باسك). يمكن استخدام الحرارة المتبدية في الإنتاج أو في استخدام الحرارة أثناء الحياة.
استرجاع الحرارة يهدر حرارة الماء الساخن:
مولد بنظام تبريد نصف مفتوح الدورة، ينقل الماء الدوار الداخلي عالي الحرارة (مياه دثار الأسطوانة) الحرارة إلى المياه الخارجية الدوارة عالية الحرارة عبر المبادل الحراري. يمكن إدخال أنبوب الماء الخارجي الدوار ذي درجة الحرارة العالية مباشرة في معدات التدفئة مثل التدفئة، حيث يتم تبديل الحرارة لزيادة درجة الحرارة. وهذا الأمر يستخدم حرارة مياه تبريد المحرك بالكامل ويحسن من معدل الاستخدام الإجمالي.

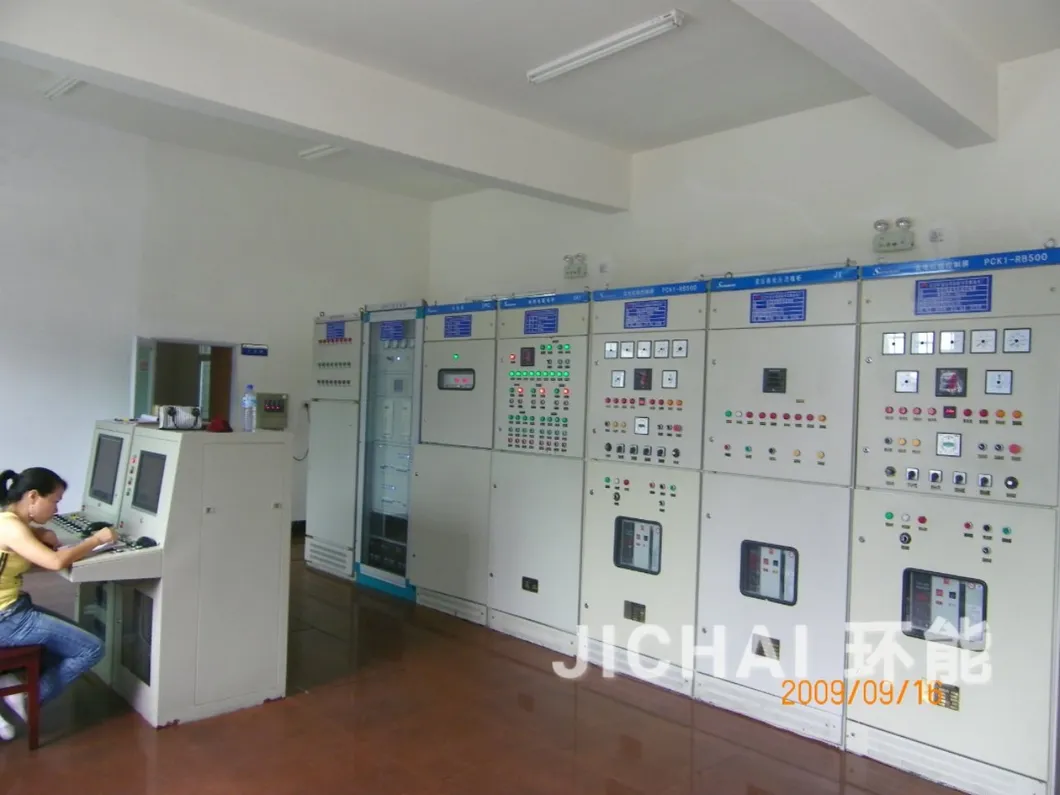

لوحة موازاة ATS والمزامنة
مسخن الزيت والمياه
